OPA37构成的增益可编程低噪声差动放大器
发布时间:2011-3-1 10:25 发布者:
circuit_share
关键词:
OPA37
,
差动放大器

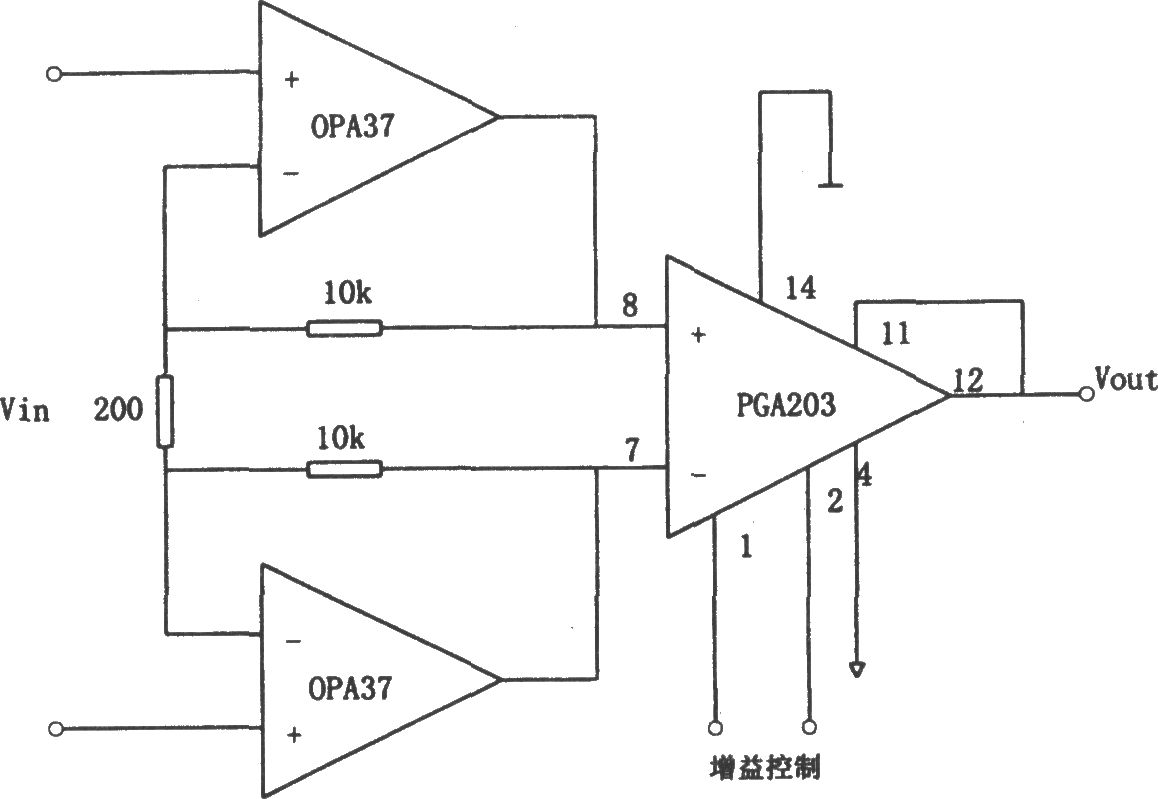

如图所示为增益可编程低噪声差动放大
电路
。该电路由两部分组成:第一级差动输入由两片高精度低噪声运放OPA27构成,第二级由数控增益编程仪用
放大器
PGA203构成。

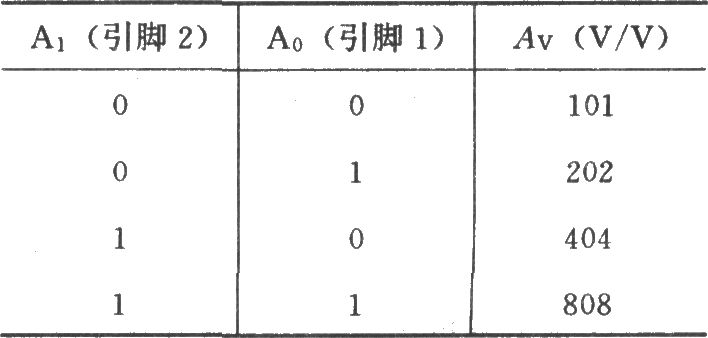

总增益Av与A0、A1的对应关系:

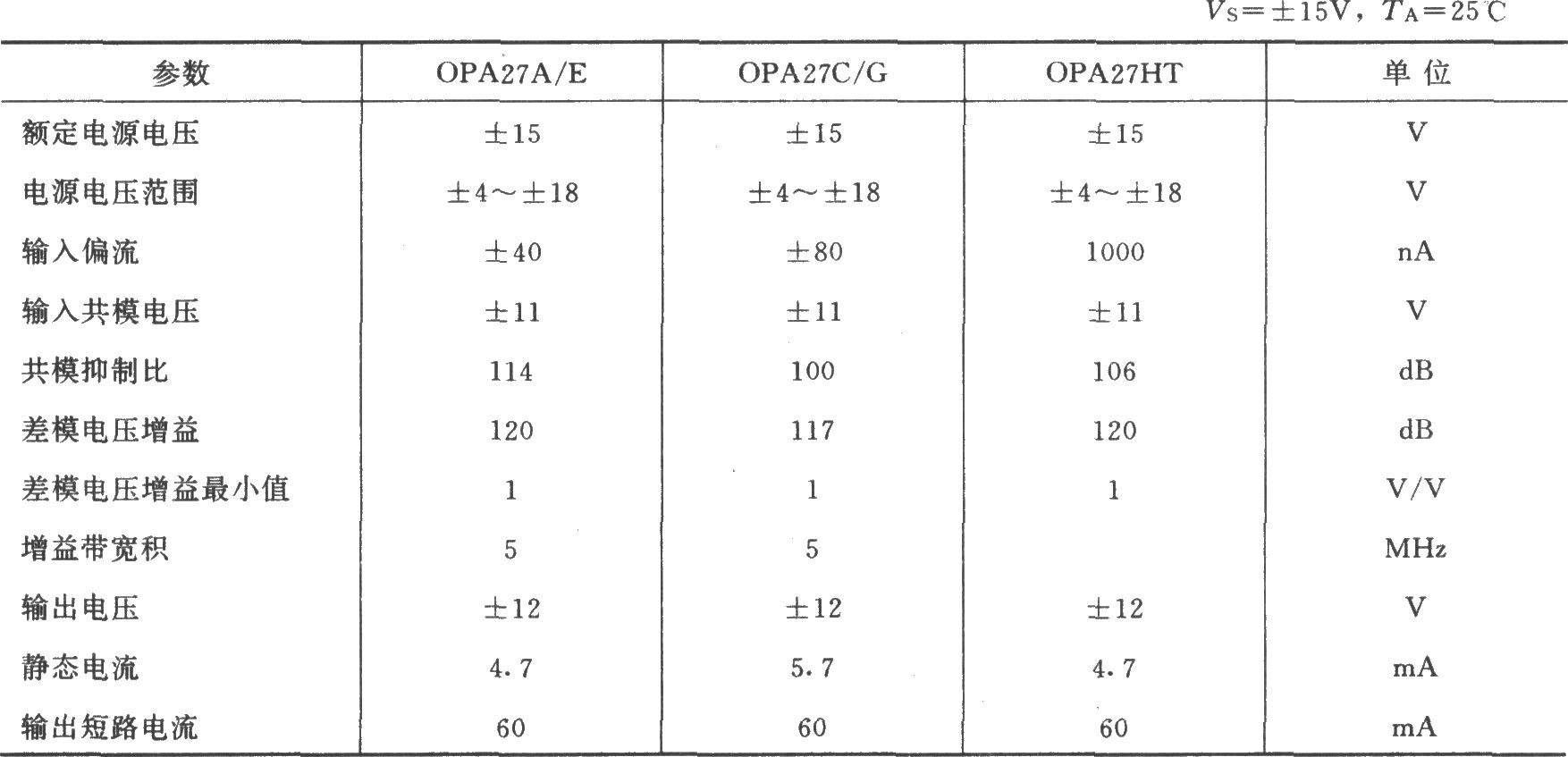

OPA27集成芯片的主要参数(典型值):
