LTC3788 - 两相、双通道输出、同步升压型控制器
发布时间：2011-3-1 09:57
发布者：1770309616
特点
典型应用

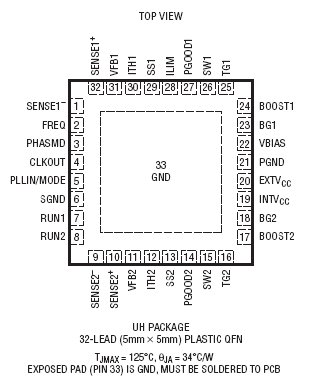

描述LTC®3788 是一款高性能、两相、双通道、同步升压型转换器控制器，用于驱动全 N 沟道功率 MOSFET。它所采用的同步整流提升了效率、减少功率损失、并降低散热要求，从而使得 LTC3788 能够在高功率升压应用中使用。 该器件运用了一种恒定频率电流模式架构，因而可提供一个高达 850kHz 的可锁相频率。OPTI-LOOP® 补偿允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。LTC3788 具有一个精准的 1.2V 基准和双通道电源良好输出指示器。4.5V 至 38V 的输入电源范围囊括了众多的系统架构和电池化学组成。 用于每个控制器的独立 SS 引脚负责在启动期间使输出电压斜坡上升。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式 (Burst Mode®) 操作、脉冲跳跃模式或连续电感器电流模式。 如需采用有引线的 28 引脚 SSOP 封装并具有一个固定电流限值和一个 PGOOD 输出 (未采用相位调制或一个时钟输出) 的器件，请查阅 LTC3788-1 的产品手册。 封装QFN-32
信息
* 美国价目表所列之价格仅供预算之用，单位为美元 (针对规定批量的美国 FOB 单价)，随时可能变更。国际销售价格有可能因为地方税额、费用和汇率而有所不同。 演示电路板
应用
仿真对所选择的凌力尔特产品进行仿真，请下载LTspiceIV。这款功能强大的原理图捕获和仿真工具包括用于凌力尔特 80% 的开关稳压器、200 多款运算放大器模型以及电阻器、晶体管和 MOSFET 模型。 有关其他仿真工具，请访问我们的设计仿真和器件模型网页。设计仿真和器件模型网页。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
