MY-IMX6 Linux-3.14 测试手册(2)
[复制链接]
myzr123
myzr123
当前离线
积分
4066
发表于 2019-4-16 09:39:36
|
显示全部楼层
|
阅读模式
贸泽电子有奖问答视频,回答正确发放10元微信红包
关键词:
i.MX6
,
明远智睿
【接上一章节MY-IMX6
Linux
-3.14 测试手册(1)】
2.6 标准GPIO测试
2.6.1 接口属性

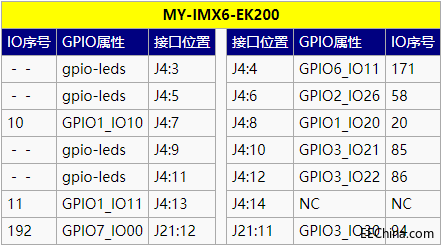

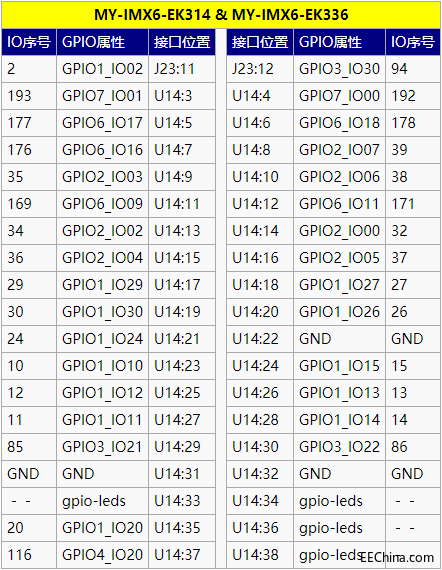

2.6.2 测试方法
1)GPIO输出测试
设置需要测试的GPIO的IO序号
# OUT_IO_NUMBER=85
导出GPIO
# echo ${OUT_IO_NUMBER} > /sys/class/gpio/export
设置GPIO方向
# echo out > /sys/class/gpio/gpio${OUT_IO_NUMBER}/direction
控制输出电平
# echo 0 > /sys/class/gpio/gpio${OUT_IO_NUMBER}/value
# echo 1 > /sys/class/gpio/gpio${OUT_IO_NUMBER}/value
2)GPIO输入测试
设置需要测试的GPIO的IO序号
# IN_IO_NUMBER=86
导出GPIO
# echo ${IN_IO_NUMBER} > /sys/class/gpio/export
设置GPIO方向
# echo in > /sys/class/gpio/gpio${IN_IO_NUMBER}/direction
查看输入电平
cat /sys/class/gpio/gpio${IN_IO_NUMBER} /value
3)验证输入输出
注意:这一步需要短接评估板的管脚,如果不确定自己能正确短接的请找
硬件工程师
支持,否则可能会损坏评估板。
将前面配置的输出IO对应的管脚与配置的输入IO对应的管脚连接。即:在MY-IMX6-EK200上连接J4:10 - J4:12,在MY-IMX6-EK314上连接U14:29 - U14:30。
查看输入管脚上的电平
# cat /sys/class/gpio/gpio${IN_IO_NUMBER}/value
更改输出管脚的输出电平
# echo 1 > /sys/class/gpio/gpio${OUT_IO_NUMBER}/value
查看输入管脚上的电平
# cat /sys/class/gpio/gpio${IN_IO_NUMBER}/value
2.7 GPIO-
LED
测试

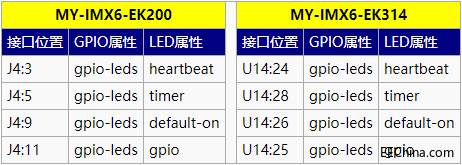

2.7.1 接口属性
2.7.2 GPIO-LED(Heartbeat)测试
系统启动完成后,用
示波器

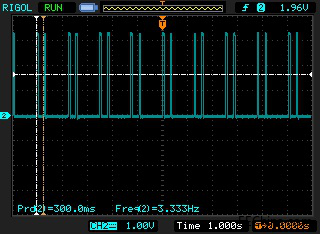

检测heartbeat对应的接口,可看到如下类似信号:
提示:heartbeat是与CPU心跳关联的,如果在此GPIO上接上LED,即可通过观察LED来判断CPU是否工作。
2.7.3 GPIO-LED(Timer)测试

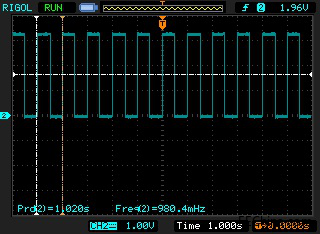

系统启动完成后,用示波器检测timer对应的接口,可看到如下类似信号:
通过delay_off、delay_on来控制高低电平持续的时间。
# echo 500 > /sys/class/leds/led-timer/delay_off
# echo 1000 > /sys/class/leds/led-timer/delay_on
再用示波器检测的时候,会看到波形发生的变化。
2.7.4 GPIO-LED(Default ON)测试
Default-on可以通过brightness控制。
Default-on的实现是初始触发状态为on,即初始触发后为高电平。
# echo 1 > /sys/class/leds/Default/brightness
往brightness写0即可检测到低电平。
# echo 0 > /sys/class/leds/Default/brightness
2.7.5 GPIO-LED(GPIO)测试
GPIO的测试可以使用跟default-on类似的方法:
# echo 1 > /sys/class/leds/gpio1_12/brightness
使用
万用表
测试LED:gpio对应的引脚,可以看到该引脚是高电平。
# echo 0 > /sys/class/leds/gpio1_12/brightness
使用万用表测试LED:gpio对应的引脚,可以看到该引脚是低电平。
2.8 GPIO-KEY测试

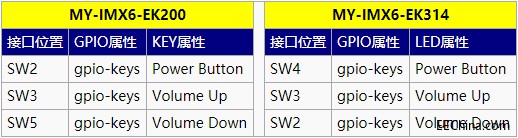

2.8.1 接口属性
2.8.2 测试方法
1)执行测试程序
在终端下键入命令执行测试,示例如下:
# evtest
2)选择测试设备

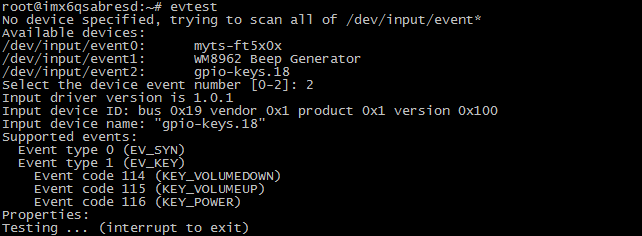

Select the device event number [0-2]: 2
输入“gpio-keys”对应的序号,这里是2
3)进行交互测试
在终端会看到“Testing ... (interrupt to exit)”,这时我们按下或松开SW4、SW3、SW2。会看到如下类似信息:

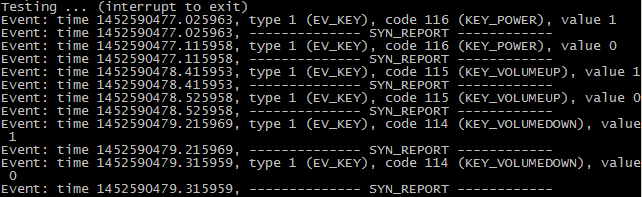

Event: time 1452590477.115958, type 1 (EV_KEY), code 116 (KEY_POWER), value 0
Event: time 1452590477.115958, -------------- SYN_REPORT ------------
Event: time 1452590478.415953, type 1 (EV_KEY), code 115 (KEY_VOLUMEUP), value 1
其中“value 1”信息是在按键被按下的时候被输出,“value 0”信息是在按键被松开的时候被输出。
3)结束测试
按计算机上的“Ctrl”+“C”可结束按键测试程序。
2.9 串口测试
MY-IMX6-EK200共5个串口,其中1个调试串口,4个用户串口。
MY-IMX6-EK314共5个串口,其中1个调试串口,4个用户串口。

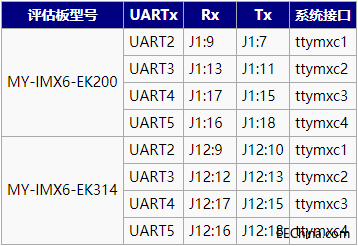

2.9.1 用户串口属性
提示:这里列出串口的收发管脚,串口其它管脚的定义请看原理图。
【下章节为明远智睿MY-IMX6 Linux-3.14 测试手册(3)】
