艾默生密度计FDM12A723AAC3M00EZZZTG

dekemeng

艾默生密度计FDM12A723AAC3M00EZZZTG
艾默生密度计FDM12A723AAC3M00EZZZTG（DN50 PN16 EN1092-1 Blind

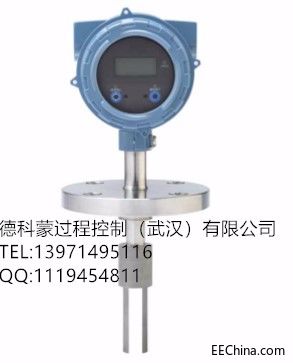

高准 (Micro Motion?) 插入式密度计 直插式密度FDM11A720AAC2V12MZBZ
高准(Micro Motion)音叉密度计
直插式密度计
稳定、精确的密度和浓度测量
液体密度在很多不同的应用中是一个非常重要的工艺参数，例如在管道界面检测、烟气脱硫或者酸浓度控制。在很多的应用案例中，过程的测量点、环境以及液体本身会给密度测试带来很多的挑战，例如：介质本身是否具有腐蚀或者磨损的风险、较高的工艺温度或者有限的介入性。
　　艾默生公司高准插入式密度计，随着革新化一体化变送器的诞生，可直接安装在管道、旁路及罐中，您将获得更高的响应速度，直接插入式密度和浓度测量。其通信能力灵活，根据特定的应用，新的变送器在工厂可实现预组态，可减少你的系统集成和安装成本。
　　仪表采用的是振动音叉测试技术，密度精度可达±1.0 kg/m3；温度精度为Class 'B'  ±(0.3 + 0.005*T)°C；接液材料有多种选择，如：SS316L, SS304L, Zr, Ti, C22, C3, 400；密度测试范围为：0-3000kg/m3，温度范围为：-50°C to +200°C std；通讯包括：时间周期信号(TPS), 2 x mA, TPS, RS485, HART；组态工具有：ProLink III, AMS, 475 HHC；可支持温度，压力，流量外部仪表数据的输入；可实现30种以上的标准版本的组态

可在管道、旁通环路和液槽中进行连续的实时测量
密度(±1kg/m3)和浓度(±0.1%)的精确测量
多种耐蚀材料可适用于测量腐蚀性液体
高级的多变量输入/输出(I/O)、仪表状态和应用能力
经危险区域认证的顶装式变送器，支持现场组态和显示
具备内部诊断功能，可快速校验仪表状态和安装
特定应用工厂组态可确保运行符合预期目标
安装灵活性和兼容性
管优化设计— 对振动、温度以及压力变化不敏感
独特直插式设计，长度最高可达4m(13ft)
支持多种协议，以连接DCS、PLC和流量计算机
稳定、精确的密度和浓度测量 ? 可在管道、旁通环路和液槽中进行连续的实时 测量 ? 密度 (±1 kg/m3) 和浓度 (±0.1%) 的精确测量 ? 多种耐蚀材料可适用于测量腐蚀性液体
高级的多变量输入 / 输出 (I/O)、仪表状态和应用 能力 ? 经危险区域认证的顶装式变送器，支持现场组态 和显示 ? 具备内部诊断功能，可快速校验仪表状态和安装 ? 特定应用工厂组态可确保运行符合预期目标
安装灵活性和兼容性 ? 优化设计— 对振动、温度以及压力变化不敏感 ? 独特直插式设计，长度最高可达 4 m (13 ft) ? 支持多种协议，以连接 DCS、PLC 和流量计算机
温度测量 ? 使用一体式 B 级热电阻测量振动音叉温度。 ? 高准变送器可以在很多过程条件下使用温度来优化性能。
密度标定 ? 高准变送器可精确检测时间周期。 ? 测得的时间周期通过仪表标定系数转换为密度读数
型号 描述 FDM 插入式音叉密度计 代码 传感器标定量程和性能 1 标准：精度 ±1 kg/m3 (±0.001g/cm3) ，密度范围 600-1250 kg/m3 (0.6-1.25 g/cm3)粘度限值 500 cP，[ 标准叉齿长度：75 毫米（3 英寸）] 2 标准：精度 ±1 kg/m3 (±0.001g/cm3) ，密度范围 600-1250 kg/m3 (0.6-1.25 g/cm3)粘度限值 20,000 cP，短叉齿长度：45 毫米（1.8 英寸）] 代码 杆长 1 0 毫米：无延长杆，带有标准龙头 2 500 毫米（19.7 英寸）（带有可拆卸转口盖） 3 750 毫米（29.5 英寸）（带有可拆卸转口盖） 4 1000 毫米（39.4 英寸）（带有可拆卸转口盖） 5 1500 毫米（59.1 英寸）（带有可拆卸转口盖） 6 2000 毫米（78.7 英寸）（带有可拆卸转口盖） X(1) 特殊订购 (ETO) 杆长 — 可达 4 m (13 ft) 代码 接液部件材料 （包括过程连接） 适用于所有杆长代码 A 316L 不锈钢，标准抛光叉齿 C 316L 不锈钢，电抛光叉齿 F 316L 不锈钢，PFA 层压叉齿 L 316L 不锈钢、DLC（类金刚石碳）涂层叉齿 E 合金 C22，标准抛光叉齿 仅适用于杆长代码 1 或 X D 合金 C22，电抛光叉齿 G 合金 C22，PFA 层压叉体 V(2) 304 不锈钢，标准抛光叉齿 T(2)(3) 钛，标准抛光叉齿 U(2) 合金 B3，标准抛光叉齿 N(2)(4) 锆， Zr 702 标准抛光叉齿 X(1) 接液部件的特殊订购 (ETO) 材料 代码 过程连接 适用于所有杆长代码 720 2 英寸，CL150，ASME B16.5，盲板法兰，突面 721 2 英寸，CL300，ASME B16.5，盲板法兰，突面 722 2 英寸，CL600，ASME B16.5，盲板法兰，突面 723 DN50，PN16，EN 1092-1，盲板法兰，B1 型 724 DN50，PN40，EN 1092-1，盲板法兰，B1 型 725 DN50，PN100，EN 1092-1，盲板法兰，B1 型 999(1) 特殊订购 (ETO) 过程连接 仅适用于杆长代码 1 726 2 英寸，CL900，ASME B16.5，盲板法兰，突面 727 2 英寸，CL1500，ASME B16.5，盲板法兰，突面 728(5)(6) 3 英寸，三爪兼容，ASME BPE，卫生型法兰
www.micromotion.com 13
2014 年 6 月 插入式密度计
代码 过程连接
（续） 729 1-1/2 英寸，锥形座压缩接头，316/316L 仅适用于杆长代码 2、 3、 4、 5、 6 或 X 730(7) 无连接（对于开放式液槽） 代码 传感器标定类型 适用于所有杆长 A 自由流体 B 2 英寸 schedule 40 界限 [粘度限值 = 200 cSt（T 型件），1000 cSt（782791 流通室）] D 2 英寸 schedule 80 界限 [粘度限值 = 200 cSt（T 型件）] E 3 英寸 schedule 80 界限 [粘度限值 = 1000 cSt（782791 流通室）] X(1) 特殊订购 (ETO) 标定类型 仅适用于杆长代码 1 或 X G(8) 3 英寸卫生型（粘度限值 = 1000 cSt） 代码 变送器外壳选项 A 一体式，铝合金 代码 变送器输出选项 A(9) (10) 分体式安装 2700 型 FOUNDATION 现场总线? 变送器用一体式处理器（通道 A 和 B，无输出） B 一体式变送器，通道 B = 时间周期信号，通道 A = mA + HART，通道 C = Modbus/RS-485 C 一体式变送器，通道 B = 毫安输出，通道 A = mA + HART，通道 C = Modbus/RS-485 D 一体式变送器，通道 B = 离散输出，通道 A = mA + HART，通道 C = Modbus/RS-485 代码 显示选项 仅适用于认证代码 M、 2、 V 和 3 2 双行显示（非背光） 适用于所有认证代码 3 无显示 代码 认证 适用于所有传感器标定量程和性能代码 M 高准标准（无认证） 仅适用于传感器标定量程和性能代码 1 和 2 A CSA（美国和加拿大） — 防爆 F ATEX — 1 区 IIC 隔爆认证 I(10) IECEx — 1 区 IIC 隔爆认证 2 CSA 1 类，2 区（美国和加拿大） V ATEX — 设备目录 3（2 区） 3 IECEx — 2 区 T TIIS — IIC 传感器（不适用于日本以外的报价） 代码 应用组态(11) 适用于所有接液部件材料代码 00 无应用组态 11 API 度（4 mA = 0°，20 mA = 100°）：（过程温度 = 0 °C 至 +60 °C） 12 在线粘度（4 mA = 500 kg/m3， 20 mA = 1500 kg/m3）（过程温度 = -40 °C 至 +140 °C） 13 API 表格参考密度（公制）（4 mA = 500 kg/m3， 20 mA = 1500 kg/m3）： （过程温度 = -40 °C 至 +140 °C） 50(12) 氢氧化钠浓度（4 mA = 0%，20 mA = 50%）（过程温度 = 0 °C 至 80 °C） 59(12) 氢氧化钾浓度（4 mA = 0%，20 mA = 40%）（过程温度 = 0 °C 至 90 °C）
