ADI最新技术 就在IIC-China2011春季展（四）
发布时间：2011-2-26 23:44
发布者：1770309616
ADI最新技术 就在IIC-China2011春季展
四、针对诊断级ECG应用的集成模拟前端子系统
该应用介绍了ADI近期发布的最新款产品ADAS1000。 ADAS1000集成了ECG信号、胸廓阻抗、起搏测量、导联开/关状态检测等功能，而且用户可方便灵活选择导联/向量或电极数据输出格式，同时数据速率可软件控制。低功耗和小尺寸特性使得此芯片非常适合便携式和电池供电系统应用， 其高性能也使得此芯片非常适合高端诊断级的ECG设备使用。此应用还包括了ADAS1000 评估系统，演示评估系统是对ADAS1000芯片进行性能评估的良好工具；板上两片ADAS1000可支持演示1到12导联系统（需软件支持）；完整的USB控制软件可是用户方便地芯片进行配置以及对ECG信号和呼吸信号的观察和分析；5V板上电源, 两片 ADP151 提供ADAS1000的通电需要； 以及可选的在CEG通路上的R & C电路使得用户可以按照系统要求灵活调整自己的滤波及线缆模式。 --ADI公司首款高精度ECG AFE包括起搏器脉搏检测和呼吸测量功能,适合电池和线路供电的ECG应用 中国，北京 (2011年02月18日) - ECG（心电图）系统能够极其详尽地测量和记录人类心脏的电活动，从而帮助医生精确分析心脏的各种状况，包括先天缺陷、心律失常、心脏瓣膜问题和心肌供血不足等。Analog Devices, Inc. (NYSE:ADI)，全球领先的高性能信号处理解决方案供应商及医疗设备行业的长期供应商，近日推出支持ECG系统实现监护级和诊断级性能的全集成AFE（模拟前端）系列芯片的首款产品ADAS1000。该器件还集成了起搏器脉搏检测和呼吸测量功能，这些特性对于高性能ECG系统至关重要。在2011年2月8日至10日于美国加利福尼亚州阿纳海姆举办的DesignMED West展会期间，演示了这款新型ECG AFE的性能。欲观看有关新型ECG AFE特性的视频，请访问http://www.analog.com/ADAS1000_video。 ADAS1000 ECG AFE的信号链BOM（材料清单）明显缩减，从原来的多达50个器件减少到只需单芯片ADAS1000，外加几个分立器件，极大的简化了五电极ECG系统的设计。该器件可以针对噪声性能、功耗或数据速率进行优化配置，适合家用、救护车和临床ECG系统。未来推出的该系列新产品还将提供优化特性和功能，以支持传统及新兴的ECG系统应用。 ADAS1000可有效用于各种ECG系统，包括诊断心电图仪、床边病人监护系统、动态监护仪和心脏除颤器。欲下载ADAS1000数据手册或了解更多信息，请访问http://www.analog.com/zh/ADAS1000。 领先的半导体研究公司Databeans Inc研究总监Susie Inouye表示：“ECG系统的改进将有助于医生更精确地诊断各类影响人类心脏的病症。利用ADAS1000等高集成度和低功耗的AFE，医疗设备设计人员将能开发出更小巧、更便携的新一代ECG。” ADAS1000 AFE的特性及优势 ADAS1000 AFE能够为高导联系统提供无缝扩展能力，只需极少的外部器件，并提供多个数字输出接口选项。ADAS1000 AFE还支持基于AAMI（美国医疗仪器促进协会）和IEC（国际电工委员会）规范的设计。 ADI公司医疗保健部副总裁Patrick O’Doherty表示：“ADAS1000 AFE能够在单封装中实现完整的ECG系统，并提供脉搏检测和呼吸测量等重要的ECG特性，以及多导联内核ECG测量与支持功能，包括导联断开检测和右腿驱动等。借助高度集成的ADAS1000 AFE，设计人员将能开发出更紧凑、更便携的新一代ECG系统，同时提供有效分析病人心脏状况所需的高诊断精度。” ADAS1000的其它主要特性和优势包括：
ADI公司还提供ADAS1000的全功能评估板，它包括该AFE、电源、用于简化开发和制造的控制与接口选项，并且能够配置该AFE（从5导联到12导联）进行最终部署。 推荐配套器件 ADAS1000 AFE的配套器件包括Blackfin® DSP（数字信号处理器）、单芯片USB隔离器ADuM4160、四通道数字隔离器ADuM2401、5kV DC/DC转换器ADuM6000、收发器ADF7023、线性调节器ADP150和ADP151。 报价与供货

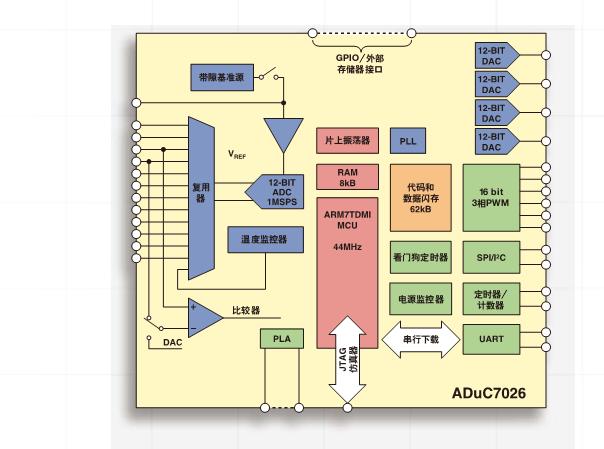

*ADI公司还计划提供8 mm × 8 mm 、56引脚LFCSP封装的ADAS1000。 ADI公司针对医疗保健应用的其它最新产品包括：八通道超声接收器AD9278和AD9279，用于MRI（磁共振成像）的高精度、20位DAC（数模转换器）AD5791；用于CT（计算机断层扫描）的24位电流数字转换器ADAS1128；以及用于对系统至关重要的医疗设备的单芯片USB隔离器ADuM4160。 协助医疗保健客户实现突破 针对医疗成像、病人监护、医疗仪器仪表和家庭护理产品，ADI公司提供丰富而全面的线性、混合信号、MEMS和数字信号处理技术。凭借着领先的设计工具、应用支持和系统经验作为后盾，ADI公司的产品和技术在医疗设计中具有举足轻重的作用，有助于为诊断和监护设备以及健康与保健器件奠定未来发展基础。有关ADI公司医疗保健应用产品的信息，请访问：http://www.analog.com/zh/healthcare。或致电中国技术支持中心：400 6100 006，及发送邮件至 china.support@analog.com。 关于ADI公司 Analog Devices, Inc.（简称ADI）将创新、业绩和卓越作为企业的文化支柱，并基此成长为该技术领域最持久高速增长的企业之一。ADI公司是业界广泛认可的数据转换和信号处理技术全球领先的供应商，拥有遍布世界各地的60,000客户，涵盖了全部类型的电子设备制造商。作为领先业界40多年的高性能模拟集成电路（IC）制造商，ADI的产品广泛用于模拟信号和数字信号处理领域。公司总部设在美国马萨诸塞州诺伍德市，设计和制造基地遍布全球。ADI公司的股票在纽约证券交易所上市，并被纳入标准普尔500指数（S&P 500 Index ）。欲获知更多信息请访问: www.analog.com/china 。 位于上海的亚德诺半导体技术（上海）有限公司是ADI公司的亚太区总部，也是ADI公司在中国注册成立的公司。 相关产品： 1、精密模拟微控制器

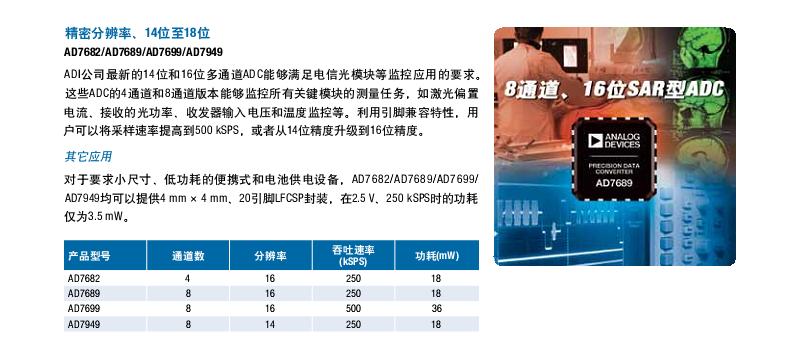

2、精密ADC 2010
3、ADAS1000: 低功耗、5电极心电图(ECG)模拟前端
ADAS1000能够测量心电图(ECG)信号、胸阻抗、人工起搏信号、导联连接/脱落状态，并将此信息以数据帧的形式输出，以可编程数据速率提供导联/矢量或电极数据。它具有低功耗和小尺寸特性，适合电池供电的便携式应用。它还是一款高性能器件，因此适用于高端诊断设备。 ADAS1000旨在简化采集和确保高质量ECG信号的任务。心脏后处理是一种增值功能，可在外部DSP、微处理器或FPGA上执行。多个数字输出选项则确保监控和分析信号的灵活性。ADAS1000针对生物电信号应用提供了一种低功耗、小型数据采集系统。 它还具有一些有助于提高ECG信号的采集质量辅助特性，包括：多通道均值受驱导联；可选的参考驱动；快速过载恢复；返回幅度和相位信息的灵活呼吸电路；在3个导联上运行内置起搏信号检测算法；以及交流或直流导联脱落检测选项。 由于ECG系统应用广泛，因此ADAS1000采用一种灵活的功耗/噪声调整选择，以提高功耗为代价降低噪声。为了省电，可以关闭信号采集通道，也可以降低数据速率。 为了简化制造测试、开发以及提供整体上电测试，ADAS1000通过CAL DAC提供一套直流和交流测试激励、CRC冗余测试，以及对所有相关寄存器地址空间的回读功能。 ADAS1000提供56引脚LFCSP和64引脚LQFP两种封装选项，额定温度范围为-40°C至+85°C。 应用 ECG：监控与诊断 床边病人监护 便携式遥测 动态心电监护仪 自动体外除颤器(AED) 心脏除颤器 便携式监护仪 心脏起搏器编程器 病人运送 压力测试 特性 生物电信号输入，数字信号输出 5 个采集(ECG)通道 + 1个受驱导联 IC并行可用于10多个电极的测量 交流和直流导联脱落检测 3个导联内置起搏信号检测算法 -- 支持使用者数字起搏信号 胸阻抗测量（内部/外部路径） 可选参考导联 欲了解更多特性，请参考数据手册 4、
5、
6、 ADP2503: 600 mA，2.5 MHz降压-升压式DC-DC转换器
7、
|
-
-
