ADAS1000: 低功耗、5电极心电图(ECG)模拟前端

发布时间：2011-2-26 11:47 发布者：1770309616

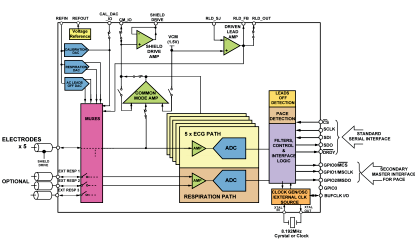

ADAS1000能够测量心电图(ECG)信号、胸阻抗、人工起搏信号、导联连接/脱落状态，并将此信息以数据帧的形式输出，以可编程数据速率提供导联/矢量或电极数据。它具有低功耗和小尺寸特性，适合电池供电的便携式应用。它还是一款高性能器件，因此适用于高端诊断设备。

ADAS1000旨在简化采集和确保高质量ECG信号的任务。心脏后处理是一种增值功能，可在外部DSP、微处理器或FPGA上执行。多个数字输出选项则确保监控和分析信号的灵活性。ADAS1000针对生物电信号应用提供了一种低功耗、小型数据采集系统。
它还具有一些有助于提高ECG信号的采集质量辅助特性，包括：多通道均值受驱导联；可选的参考驱动；快速过载恢复；返回幅度和相位信息的灵活呼吸电路；在3个导联上运行内置起搏信号检测算法；以及交流或直流导联脱落检测选项。
由于ECG系统应用广泛，因此ADAS1000采用一种灵活的功耗/噪声调整选择，以提高功耗为代价降低噪声。为了省电，可以关闭信号采集通道，也可以降低数据速率。
为了简化制造测试、开发以及提供整体上电测试，ADAS1000通过CAL DAC提供一套直流和交流测试激励、CRC冗余测试，以及对所有相关寄存器地址空间的回读功能。
ADAS1000提供56引脚LFCSP和64引脚LQFP两种封装选项，额定温度范围为-40°C至+85°C。
应用
ECG：监控与诊断
床边病人监护
便携式遥测
动态心电监护仪
自动体外除颤器(AED)
心脏除颤器
便携式监护仪
心脏起搏器编程器
病人运送
压力测试
