泰克AWG2005任意波形发生器维修拆机案例--安泰仪器维修

发布时间：2019-1-8 10:19 发布者：agitek123

关键词：仪器维修

[size=1.1]泰克DPO3014数字示波器维修拆机详解

泰克DPO3014数字示波器是一款4通道输入，100MHz带宽，2.5GS/s采样率的中端示波器，属于泰克示波器中使用率比较高的一类示波器。可扩展多种模块功能，可以连接网络、USB、电脑端管理软件。下面我们安泰示波器维修小组工程师给大家分享一组示波器拆机照，下面直接上图：

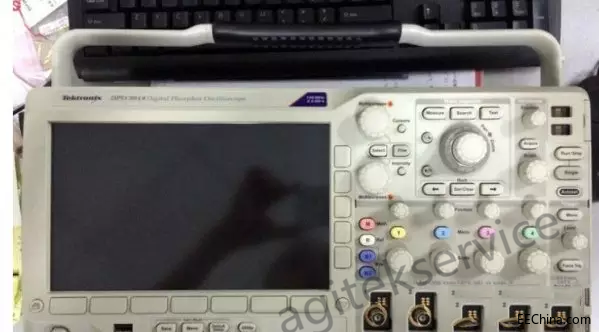

示波器全景照

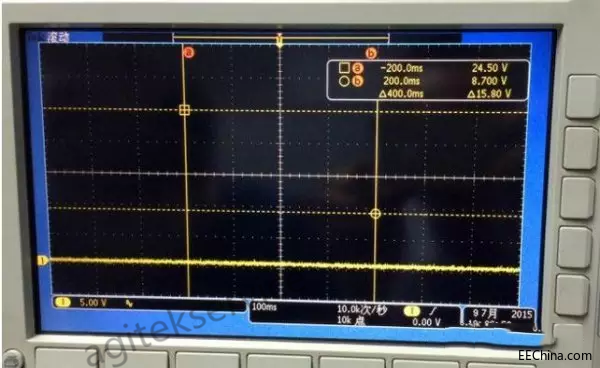

示波器开机后画面


示波器风扇

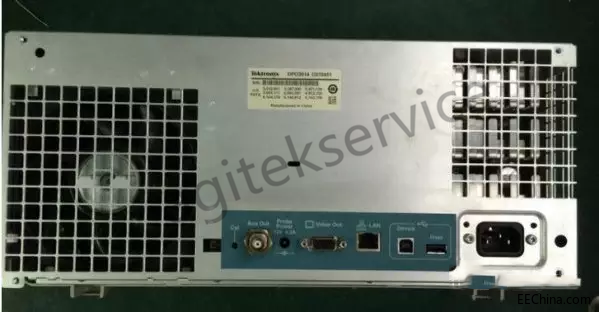

背部的接口，分别是Cal按键，信号输出，外接12V电源，视频输出，可以外接显示器，网络端口，USB设备



打开后壳后背面的整体图片



拆除铝屏蔽罩之后整体照片



电源板

电源板背面，工艺还可以

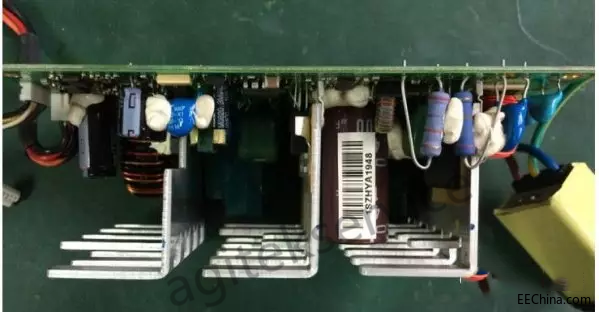

电源板侧面，带PFC电路



电源板顶部


主板拿下后剩下一块输入处理板



主板的信号处理DSP，居然没有散热器



这三个没拿掉散热器，所以我也不清楚是什么型号，但是两边有8颗内存芯片。

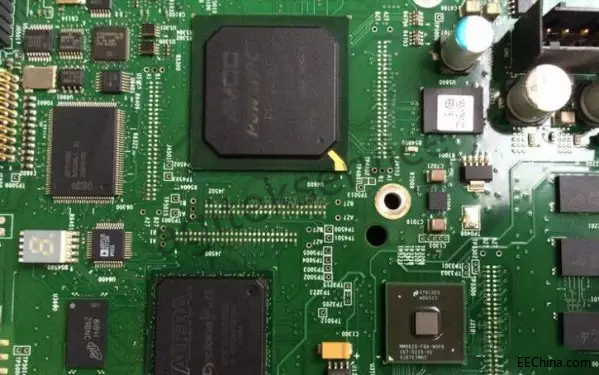

CPU部分

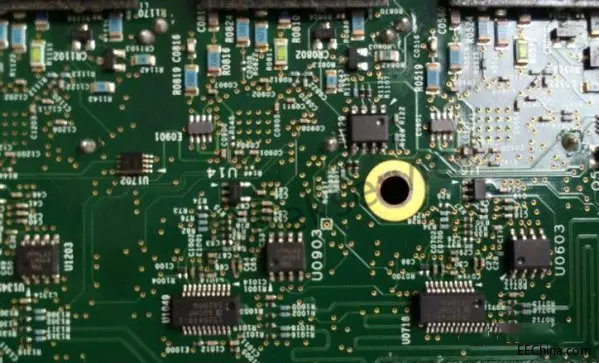

主板背面

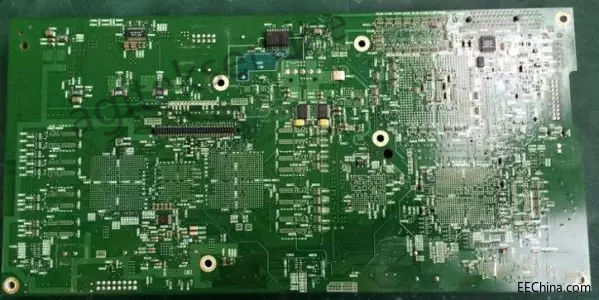

主板全图

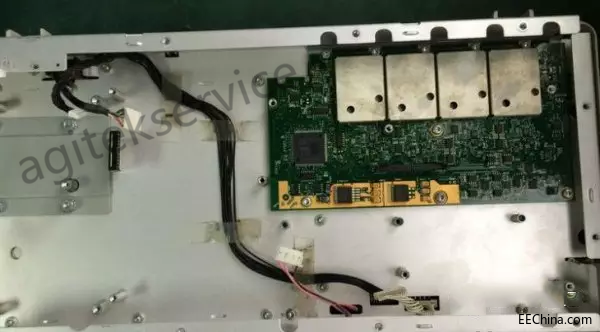

拆除探头输入板之后，有一个大大的铝壳


显示屏


这是上图的铝壳，连着显示屏一起拿下来之后的样子

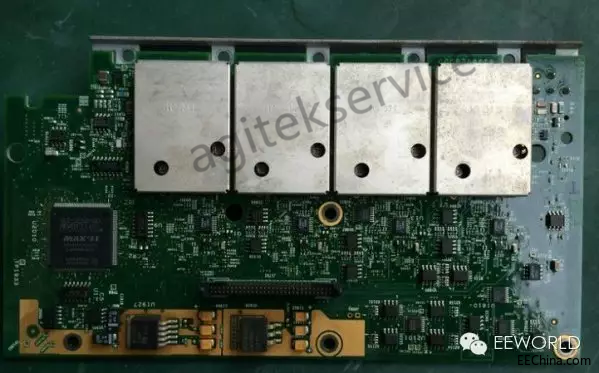

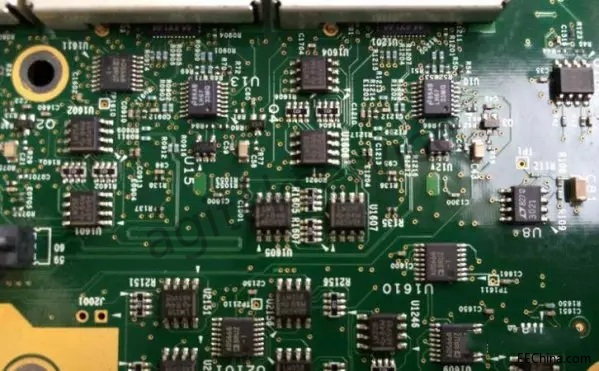

探头输入板部分


探头输入板部分


探头输入板部分


探头输入板部分

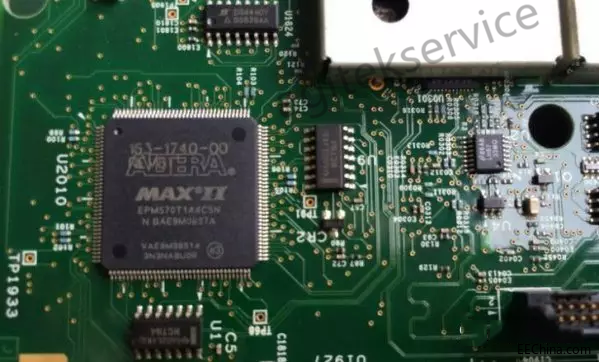

探头输入部分DSP


探头输入板全图


探头输入板全图正面，从左到右为4通道输入，一个外部触发输入

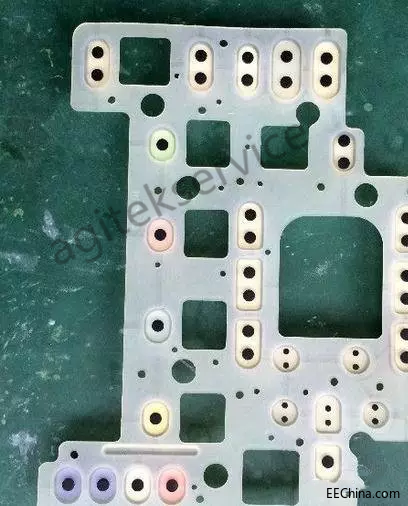

这是按键导电橡胶背面

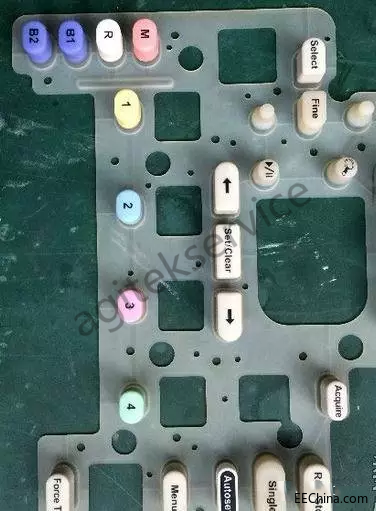

按键导电橡胶正面


这是最前面那块，属于背板接口板背面


这是PCB背板接口板

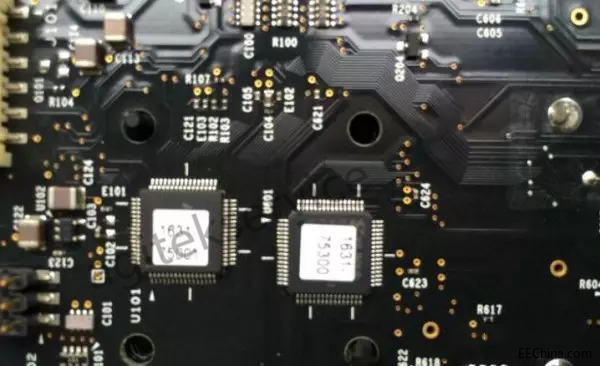

这块是按键板，两个按键处理芯片

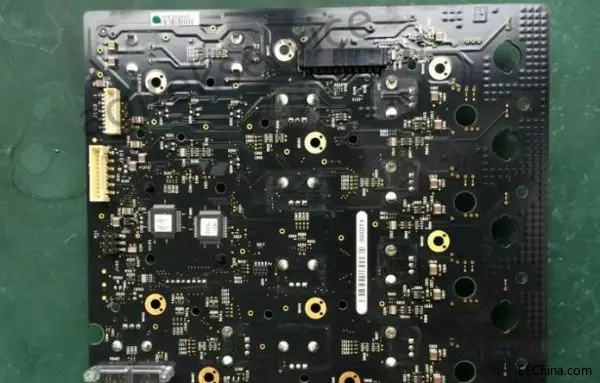

按键板背面整体

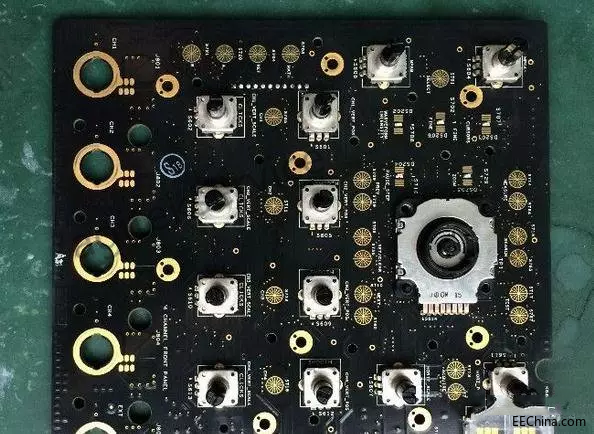

按键板正面整体，有很多电位器

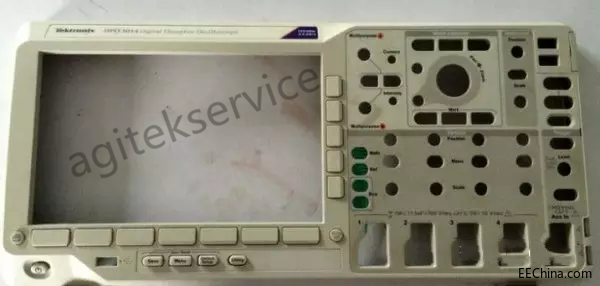

示波器前面壳


示波器前面壳内部结构。


好了，此次拆机完毕，总体来说，泰克示波器内部的制造工艺确实优秀，这台机器的反应速度和整体性能都不错。本文转自于安泰仪器维修网：http://www.agitekservice.com/index.php/show-18-372.html
