明远智睿MY-RK3288-EK314 烧录手册

myzr123

1适用范围
1.1评估板所对应的操作系统支持



1.2操作系统所对应的文件系统支持

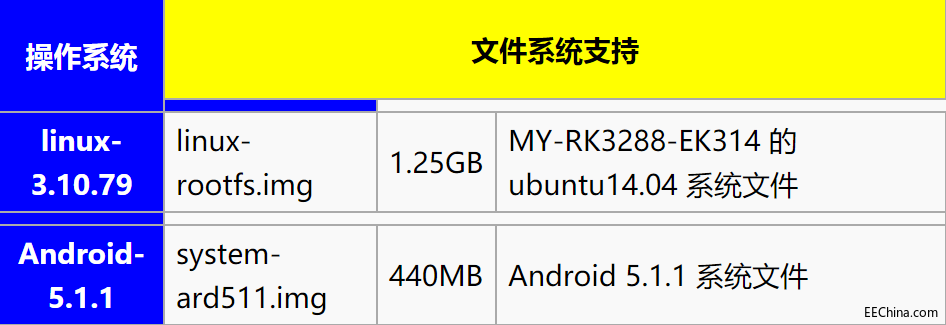

由于 Linux 系统与文件系统的关系是一对多，同一个 Linux 系统可以支持不同的文件系统，这里把对应的关系列表如下：
另外，文件系统相对比较大，最小的文件虽然只有几MB，但是最大的文件系统有1GB多。为了节省大家的下载时间，大家先根据下表预先选定自己需要的文件系统，在下载文件系统那一步骤的时候就可以只下载自己需要的文件系统。


2准备烧录工具
2.1烧录工具的目录及文件说明
这里直观的描述出完整的烧录工具目录及文件结构，并简要的对目录及文件进行说明，方便大家理解烧录工具。
/
|-> AndroidTool_Release_v2.35
|　　 |-> AndroidTool.exe： 烧录工具主程序 (Main program)
|　　 |-> config.cfg： android配置
|　　 |-> rk32-myzr-ubuntu.cfg： ubuntu配置
|-> DriverAssitant_v4.2
|　　 |-> DriverInstall.exe： RK3288 USB芯片驱动,烧写需要
|-> rockdev
|　　 |-> Image
|　　　　|-> linux
|　　　　　　|-> RK3288UbootLoader_V2.30.10.bin：u-boot文件
|　　　　　　|-> rk3288box-3.10-uboot-ubuntu.parameter.txt：环境变量和分区信息
|　　　　　　|-> linux-boot_lvds.img：lvds内核文件
|　　　　　　|-> linux-boot_hdmi.img：hdmi内核文件
|　　　　　　|-> linux-boot_edp.img： edp内核文件
|　　　　　　|-> linux-rootfs.img：文件系统
|　　　　|-> android
|　　　　　　|-> RK3288UbootLoader_V2.30.10.bin：u-boot文件
|　　　　　　|-> rk3288box-3.10-uboot-android.parameter.txt：环境变量和分区信息
|　　　　　　|-> resource-lvds.img：lvds设备树文件和图片
|　　　　　　|-> resource-hdmi.img：hdmi设备树文件和图片
|　　　　　　|-> resource-edp.img： edp设备树文件和图片
|　　　　　　|-> boot.img：Android 的初始文件映像，负责初始化并加载 system 分区
|　　　　　　|-> kernel.img：内核文件
|　　　　　　|-> misc.img：misc 分区映像，负责启动模式切换和急救模式的参数传递
|　　　　　　|-> recovery.img：急救模式映像
|　　　　　　|-> system.img：Android 的 system 分区映像
|　　　　|-> relase_update.img: ubuntu14.04镜像
|　　　　|-> relase_android_update.img: android5.1镜像
|

3准备烧写工具和镜像
3.1烧写工具
文件名：AndroidTool_Release_v2.35.rar

3.2预编译镜像
预编译文件夹： Image

4安装驱动和导入配置
4.1解压AndroidTool_Release_v2.35.rar


4.2复制下载的Image到相应的目录


4.3安装驱动
双击DriverInstall.exe，开始安装


4.4导入配置
1）导入android的配置
方法一
双击“AndroidTool.exe”
方法二
打开“AndroidTool.exe”后，右击“导入配置”，找到目录AndroidTool_Release_v2.35\config.cfg文件


2）导入ubuntu的配置
打开“AndroidTool.exe”后，右击“导入配置”，找到目录AndroidTool_Release_v2.35\rk32-myzr-ubuntu.cfg文件


4.5加载镜像

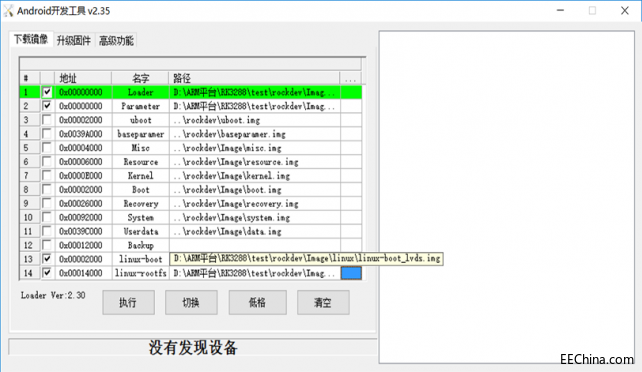

点击“打勾”选项最右边的，对应选择绝对路径“rockdev\Image\android”或者“rockdev\Image\linux”相应的文件
android镜像：


ubuntu镜像：


5烧写
板子接通5V电源,打开电源开关，直接按住“RECOVERY”按键，再按”SW3”按键，看到电源指示灯亮了，先松开”SW3”按键，接着再松开“RECOVERY”按键，软件“AndroidTool.exe”会显示“发现一个LOADER设备”


点击“执行”开始烧写,烧写完成，会自动重启系统（一般都是100%）


6批量烧写
可以把android或ubuntu的相关镜像打包成relase_android_update.img或release_update.img
点击“固件”找到relase_android_update.img或release_update.img的绝对路径


点击“升级”开始烧写（烧写前先操作，看到“发现一个LOADER设备”）
