钰泰ETA1061+ETA4054最低功耗1ua蓝牙TWS充电盒子方案，固定5V常开
发布时间：2018-12-17 11:01
发布者：XX18866
关键词：
TWS蓝牙对耳充电盒
|

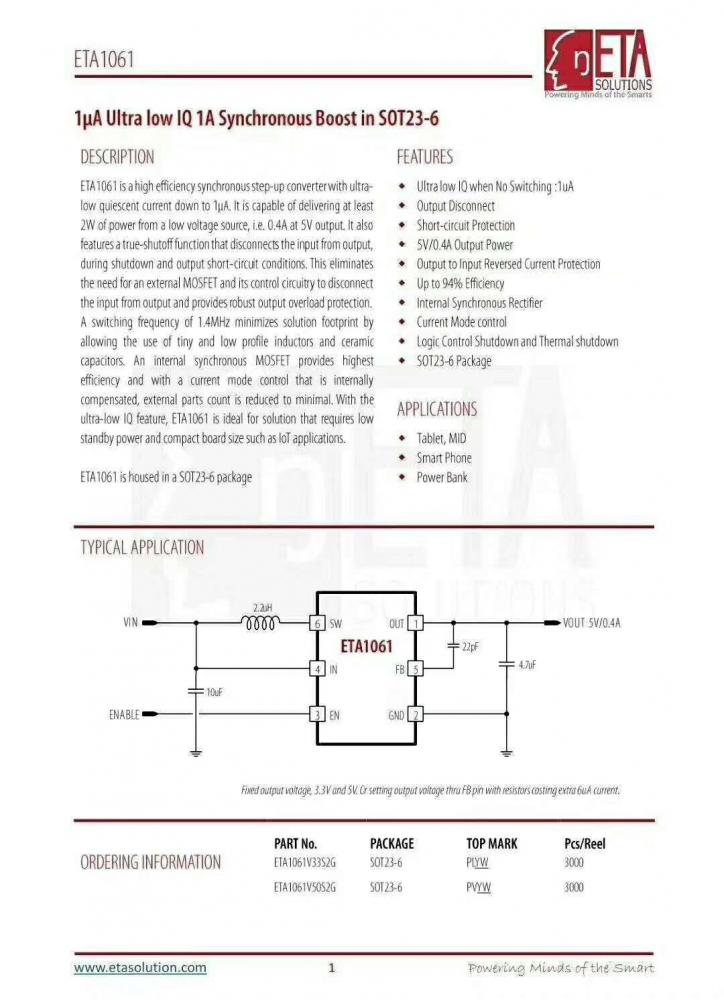

需要更多资料的可联系：小向 15986614895 QQ：2401667787 微信：15177198576 ETA1061全集成了上、下侧功率管，实现了单芯片同步升压。可固定5.0V输出或通过外置较大的电阻实现电压从Vin~5.0V之间调整，如上图所见，外围非常简便。ETA1061内置了高达1.4MHz的开关频率驱动器，使得外部电感感量可低至2.2uH以下，并且封装更为小巧，常规的扁平式贴片3mm*3mm的体积即可满足需求；不仅如此，极高的频率还省略了众多的Cout输出电容器，如图所述，ETA1061仅需要一个4.7uF以内的Cout电容，即满足5V-400mA的输出能力要求。 在重负载场景时，ETA1061将全速工作在高达1.4MHz的PWM模式，实现大电流和超低纹波的输出。而在轻载条件下，ETA1061将自动的降低工作频率，从而大幅度降低Idd工作电流到1uA的水平；凭借着超平滑的瞬态响应，ETA1061能够快速响应负载电流的瞬态变化，急速从轻载模式切换到重载模式。正是因为如此，ETA1061对于那些要求长期工作的便携式模块和一些工业级应用场景来说，显得非常有意义。  1.用在蓝牙对耳盒子上，5V常开 2.两路耳机作为整体处理 3.充电用4054，放电用10614.充电灯用4054的，放电蓝灯亮，充饱蓝灯灭。  ETA1061为了追求极低的整机功耗和更高的转换效率，独创了PWM和PFM混合工作模式切换器。与传统的纯PWM模式不同，ETA1061能够自动的根据实际情况在不同的工作模式下切换，从而实现转换效率最大化和待机功耗最小化。 ETA1061还内置了真关断（Ture OFF）技术，该技术作为钰泰半导体专利池的一部分，广泛内置在钰泰半导体的BOOST芯片之中。凭借着独有和成熟的真关断技术，ETA1061能够在EN置低电平的时候，输出电压和电流皆为0。也就是说，与传统的DC/DC BOOST不一样，ETA1061可以通过拉低ENABLE，实现真正的零输出，这对于那些阻性负载，能够大幅度的降低功耗！将能量节省到最大化的水平。 产品描述 ETA1061是一种高效同步1uA超低静态电流升压转换器。它能够在低电压源下输出至少2W的功率，即在5V输出端输出0.4A，它还具有在关闭和输出短路条件下将输入与输出断开的真正的关闭功能。这消除了对外部MOSFET及其控制电路的需要，以断开从输出的输入，并提供鲁棒的输出过载保护开关频率为1.4MHz，通过使用微小的和低剖面的电感器和陶瓷电容器来最小化解决方案的足迹。内部同步MOSFET提供了高可靠性，并且在内部补偿的电流模式控制下，外部部件计数减少到最小。具有超低Q特性，ETA1061是理想的解决方案，需要低待机功率和紧凑的电路板尺寸，ETA1061是SOT23-6封装 产品参数 1、1uA超低待机功耗 2、输出断开 3、短路保护 4、5V/0.4A输出功率 5、输入输出反向电流保护 6、高达94%的效率 7、同步整流器 8、电流模式控制 9、逻辑控制关机和热关机 10、SOT23-6封装 产品应用 1.WIFI 2.蓝牙耳机 3.触控笔 4.智能无线遥控 产品描述 ETA4054是单细胞的，完全集成的恒定电流（CC）/恒压（锂）锂离子电池充电器。它的具有最少外部元件的紧凑封装要求使便携式的ETA4054理想应用.没有外部感应电阻或阻塞二极管是为ETA4054必要。内置热反馈机构调节充电电流控制模具高功率运行或升高时的温度环境温度。ETA4054具有预充电涓流充电深放电电池的作用。快速充电电流可由外部编程。电阻。CV调节模式自动启用一次。电池充电曲线达到恒定电压。部分。输出电流然后衰减，最后。一旦充电电流下降到1 /第十的程序价值。ETA4054保持监测电池电压，并启用一个新的充电周期一次电压下降150mv下面的CV值。ETA4054有多种封装，SO23-5、ESOP8、DFN3*3等 产品参数 1、2V充电终止电压 2、2.9v涓流充电阈值 3、充电电流高达800mA 4、25ua当备用电源电流 5、软启动限制浪涌电流 6、SOT23-5、DFN3*3等多种封装 产品应用 玩具 蓝牙应用 锂离子电池供电设备    |
