PCB设计软件之AD过孔盖油怎样正确批量性设置？
发布时间：2018-11-7 09:30
发布者：dengguoqiang
|
1.首选选择一个代表性过孔 双击过孔（via）
2.左键单击选择这一过孔（via），然后右键Find Simillar Objects查找相似对像如下图

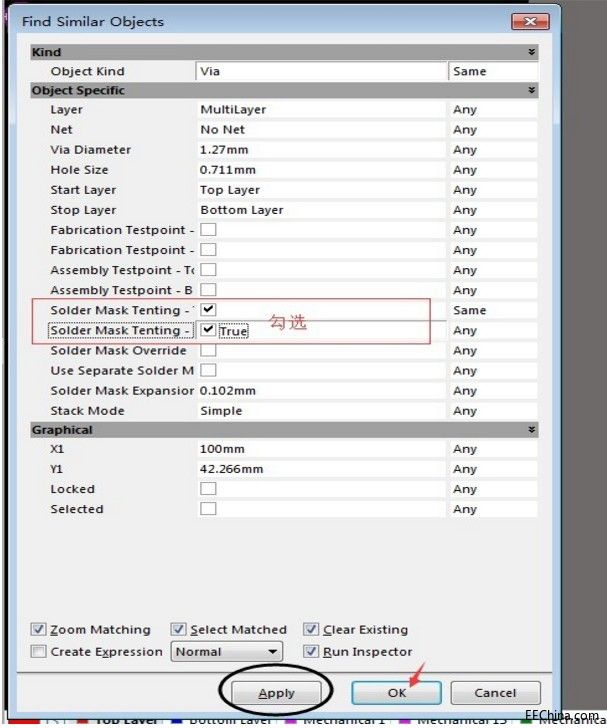

3.注意勾选红色框选项，然后OK
4.勾选下图红色框选项，关闭会话框，再次转出gerber后，阻焊层就不会出现过孔（过孔盖油）
名词简义 过孔盖油，即导通孔（via）的焊环上面用油墨覆盖。 过孔开窗：即导通孔（via）的焊环裸露（如元件焊盘一样裸露出来）上锡，一般可用于调试测量信号，缺点是容易造成短路。 过孔的处理方式 第一种，开窗，就是跟焊盘一样能很容易上锡 检验标准：上锡 第二种，盖油，检验标准：过锡炉及手工焊接过孔上不沾锡视合格。 这是工艺决定的，为什么会出现过孔感觉没盖油的原因如下:因为阻焊油是液态的，过孔中间又是空的，在阻焊环上的 阻焊油经过烤的过程中很容易油进入过孔，从而导致过孔发黄的情况发生，这种情况受阻焊油的浓度，烤炉及用力度有关， 所以会出现有的上面能出现绿色，而有的出现发黄。 第三种，塞油, 检验标准，不透光 上面一定要有油 第二种工艺存在这种问题，而对于像bga的过孔，要求是比较苛刻的， 所以有了塞油这种工艺，是对第二种的一种重要补充，塞油的工艺做法是，先把过孔全孔塞上油，堵往过孔，这样阻焊环 上的油，就不会流入过孔，而达到了不会出现过孔发黄的现象。目前嘉立创四，六层板接受塞油这种工艺。 如有不妥之处请指出回贴交流或QQ3001737702 |
