遥控式多档控制器

发布时间:2011-2-20 08:33    发布者:电路图分享
关键词: 多档控制器 , 遥控式

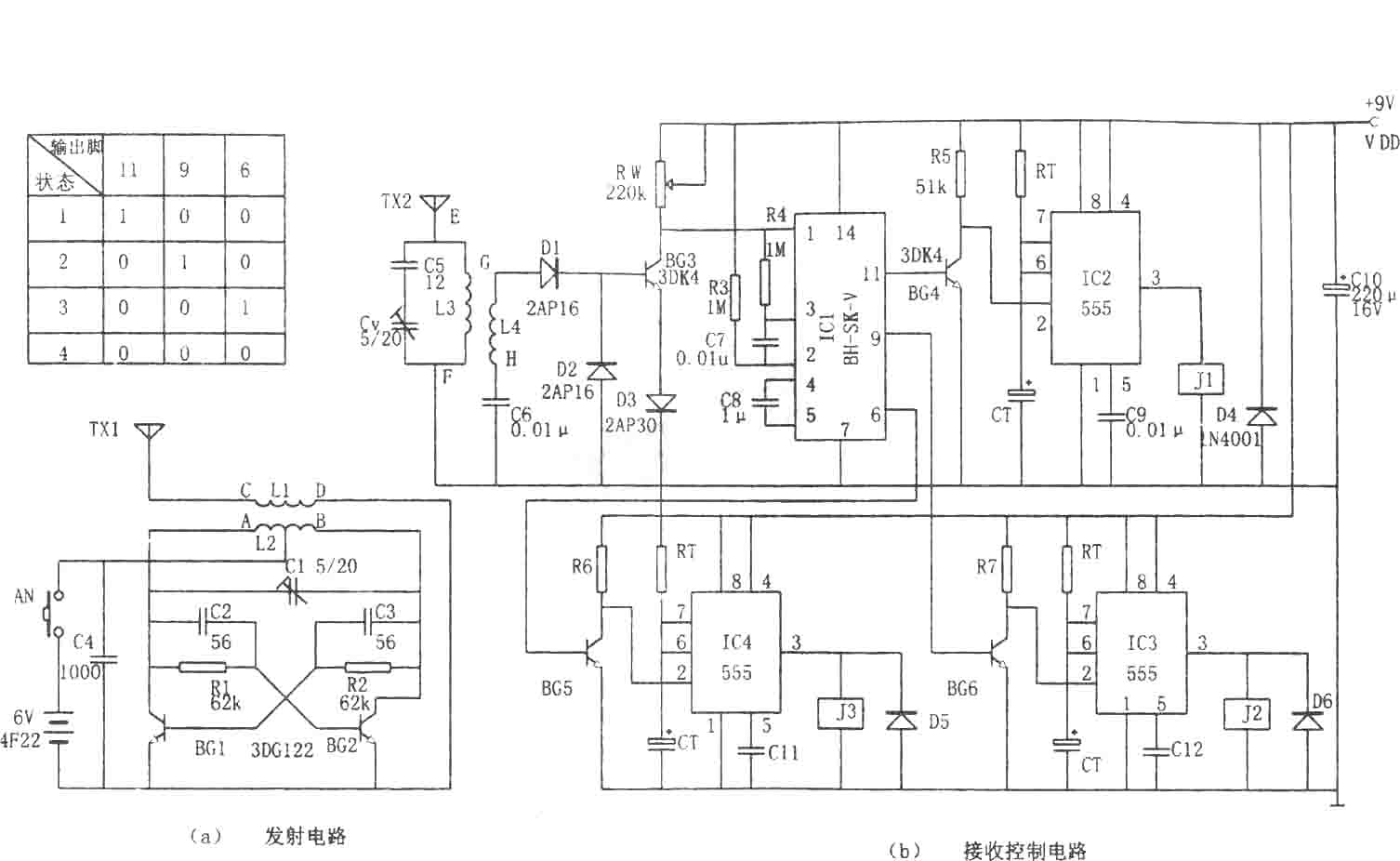

如图所示为遥控式多挡控制电路。该电路包括无线电发射器和无线接收、控制器两部分。其中发生器为一般的自激多谐振荡电路。振荡频率为f=l.44/(R1C2+R2C3),本遥控器选用30~40MHz的业余频段范围。
由接受器的选频回路所选出的发射的高频信号经D1、D2倍压整流,再经BG3放大后加至IC1①脚。IC1采用BH?SK?V型集成块,其内含二级高增益放大、选频、整形和触发器、驱动器。当第一次收到遥控信号后,IC1 11脚输出高电平信号,该信号经BG4倒相后触发时基电路IC2(555),使555翻转置位,继电器J1吸合,相应控制其中一种电器工作。IC2被置位,同时也开始定时,定时时间为td1=1.1RTCT,调节时间常数RTCT,则可改变该电器的工作时间。当定时时间td1到时,J1自动释放,电器自动停止工作。当IC1收到第二次遥控信号后,其11脚输出低电平(由高电平变为低电平),⑨脚则由低电平变为高电平,此时,BG6导通,使IC3置位,继电器J2吸合,相应控制第二种电器工作。当IC1收到第三次遥控信号后,⑨脚由高电平变为低电平,同时⑥脚转为高电平,使IC4置位,继电器J3吸合,相应控制第三种电器工作。当收到第四次遥控信号后,IC1 11、⑨、⑥脚全呈低电平状态,继电器J1~J3全部释放,3种电器因失电而停止工作。
本电路可顺序控制3种电器的开启和关闭,或全停,也可以使3种电器处于遥控定时状态。
