多地控制开关电路

发布时间:2011-2-20 08:29    发布者:电路图分享
关键词: 多地控制 , 开关电路

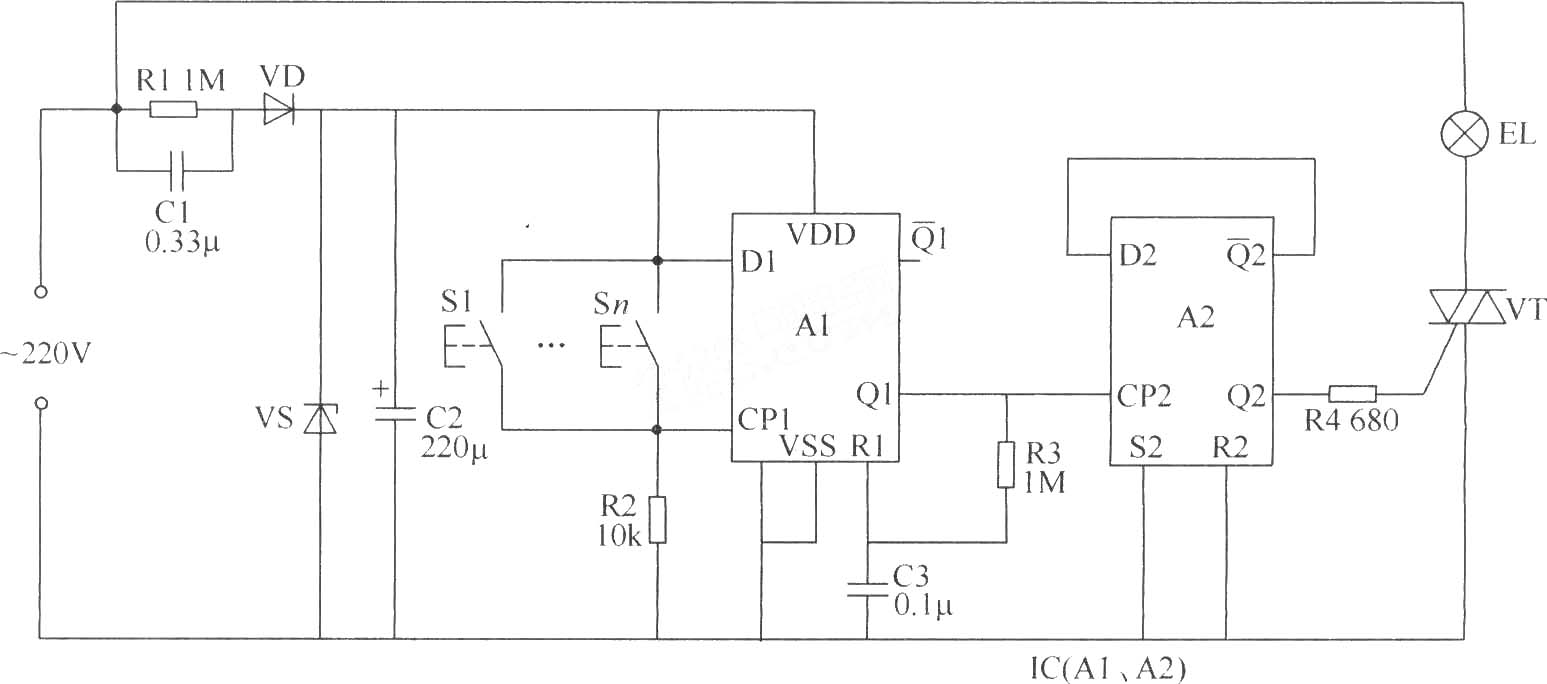

本例介绍的多地控制开关,可用多只按钮开关来控制一路用电器(例如照明灯),适用于旅馆、医院、走廊、楼梯等需要3路以上开关控制的场合。 该多地控制器开关电路由电源电路、单稳态触发器、双稳态触发器和按钮S1~Sn、晶闸管VT等组成,如图所示。



多地开关控制器电路 元器件选择 R1选用1/2W碳膜电阻器或金属膜电阻器;R2~R4均选用1/4W碳膜电阻器。 C1选用耐压值大于400V的涤纶电容器或CBB电容器;C2选用耐压值为25V的铝电解电容器;C3选用独石电容器或涤纶电容器。 VD选用1N4007型硅整流二极管。 VS选用1/2W、9V的硅稳压二极管。 VT选用3A、600V的双向晶闸管。 IC选用CD4013或C043型双D触发器集成电路。 S1~Sn均选用常开型按钮。
