基于TI TMS320C6678 DSP + Xilinx Kintex-7 FPGA的高性能信号处理方案
发布时间：2018-10-18 15:08
发布者：zhiwing
|

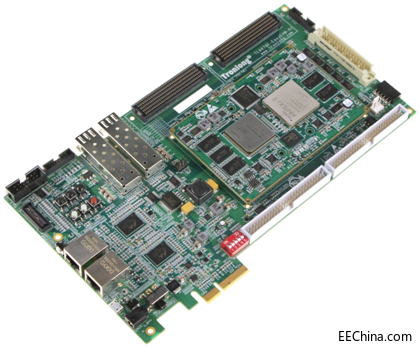

创龙结合TI KeyStone系列多核架构TMS320C6678及Xilinx Kintex-7系列FPGA设计的TL6678F-EasyEVM开发板是一款DSP+FPGA高速大数据采集处理平台，其底板采用沉金无铅工艺的8层板设计，适用于雷达声纳、视频通信系统、电力采集、光缆普查仪、医用仪器、机器视觉等高速数据采集和处理领域。核心板在内部通过I2C、EMIF16、SRIO通信接口将DSP与FPGA结合在一起，组成DSP+FPGA架构，实现了需求独特、灵活、功能强大的DSP+FPGA高速数据采集处理系统。 SOM-TL6678F核心板引出DSP及FPGA全部资源信号引脚，二次开发极其容易，客户只需要专注上层运用，降低了开发难度和时间成本，让产品快速上市，及时抢占市场先机。创龙不仅提供丰富的Demo程序，还提供DSP核间通信、DSP与FPGA间通讯开发教程以及技术支持，协助客户进行底板设计和调试以及多核软件开发。
开发板简介： Ø 基于TI KeyStoneC66x多核定点/浮点DSP TMS320C6678 + Xilinx Kintex-7FPGA的高性能信号处理器； Ø TI TMS320C6678集成8核C66x，每核主频1.0/1.25GHz，每核运算能力高达40GMACS和20GFLOPS，每核心32KByte L1P、32KByte L1D、512KByte L2，4MByte多核共享内存，8192个多用途硬件队列，支持DMA传输； Ø FPGA芯片型号为XC7K325T-2FFG676I，逻辑单元326K个，DSP Slice 840个，8对速率为12.5Gb/s高速串行收发器，兼容XC7K160T/410T-2FFG676I； Ø TMS320C6678与FPGA内部通过I2C、EMIF16、SRIO连接，其中SRIO每通道传输速度最高可达到5GBaud； Ø 外设接口丰富，集成PCIe、EMIF16、双千兆网口等多种高速接口，同时支持SPI、GPIO、TIMER等常见接口； Ø FPGA扩展接口，可连多通道AD、DA等模块，拓展能力强； Ø 2个SFP+接口，传输速率可高达10Gbit/s，可接SFP+光口模块或SFP+电口模块； Ø 可通过DSP配置及烧写FPGA程序，DSP和FPGA可以独立开发且互不干扰； Ø 工业级精密B2B连接器，0.5mm间距，稳定，易插拔，防反插，所有数据接口使用高速连接器，保证信号完整性。

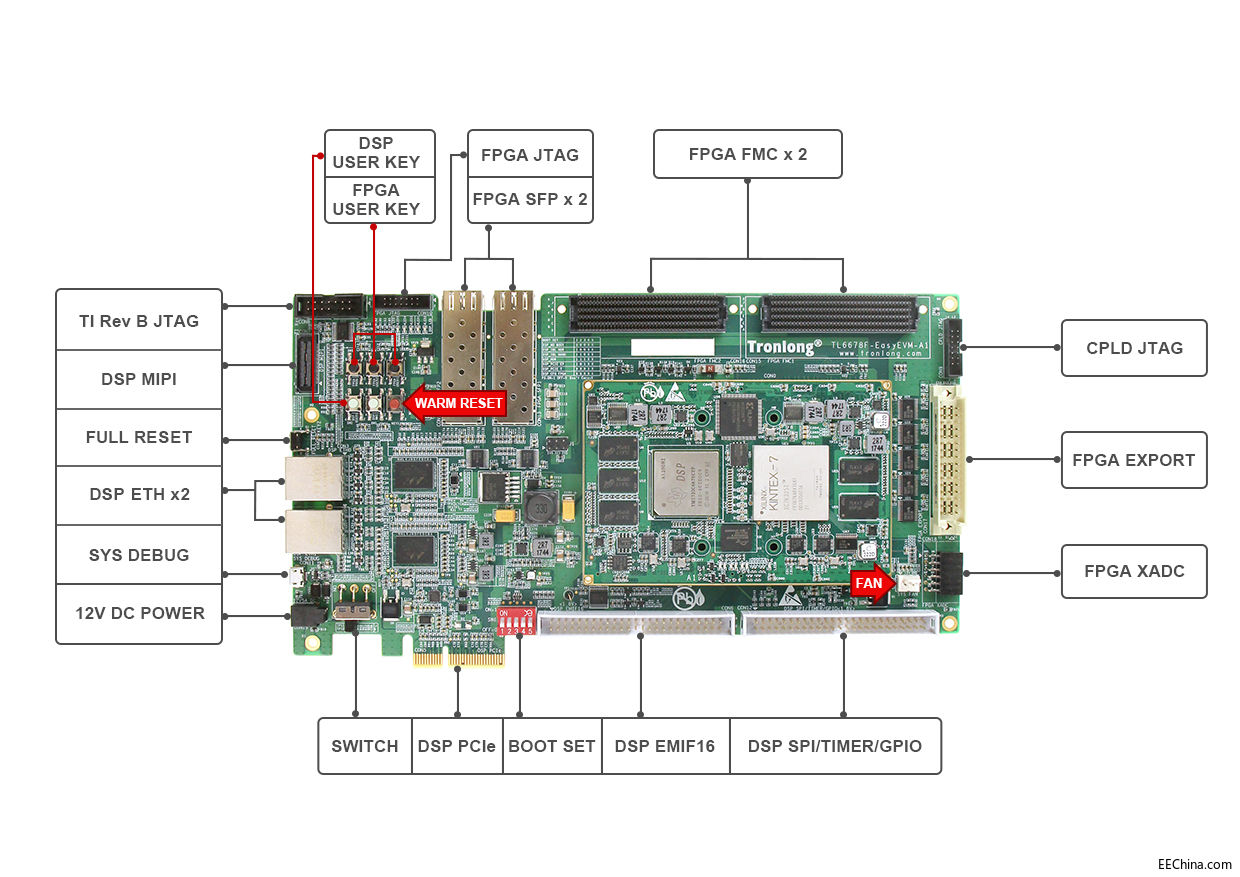

ü 视频通信系统 ü 电力采集 ü 雷达声纳 ü 光缆普查仪 ü 医用仪器 ü 机器视觉 硬件框图：
开发资料： （1） 提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet，缩短硬件设计周期； （2） 提供丰富的Demo程序，包含DSP多核通信教程，完美解决多核开发瓶颈； （3） 提供DSP与FPGA通过SRIO、EMIF16、I2C等相关通讯例程； （4） 提供完整的平台开发包、入门教程，节省软件整理时间，上手容易。
TL6678F-EasyEVM开发板规格书.pdf
(2.39 MB)
