利用基于SMBus总线的智能温度控制器组成控制风扇转速的三种方式

发布时间:2011-2-19 09:49    发布者:电路图分享
关键词: SMBUS , 风扇转速 , 温度控制器

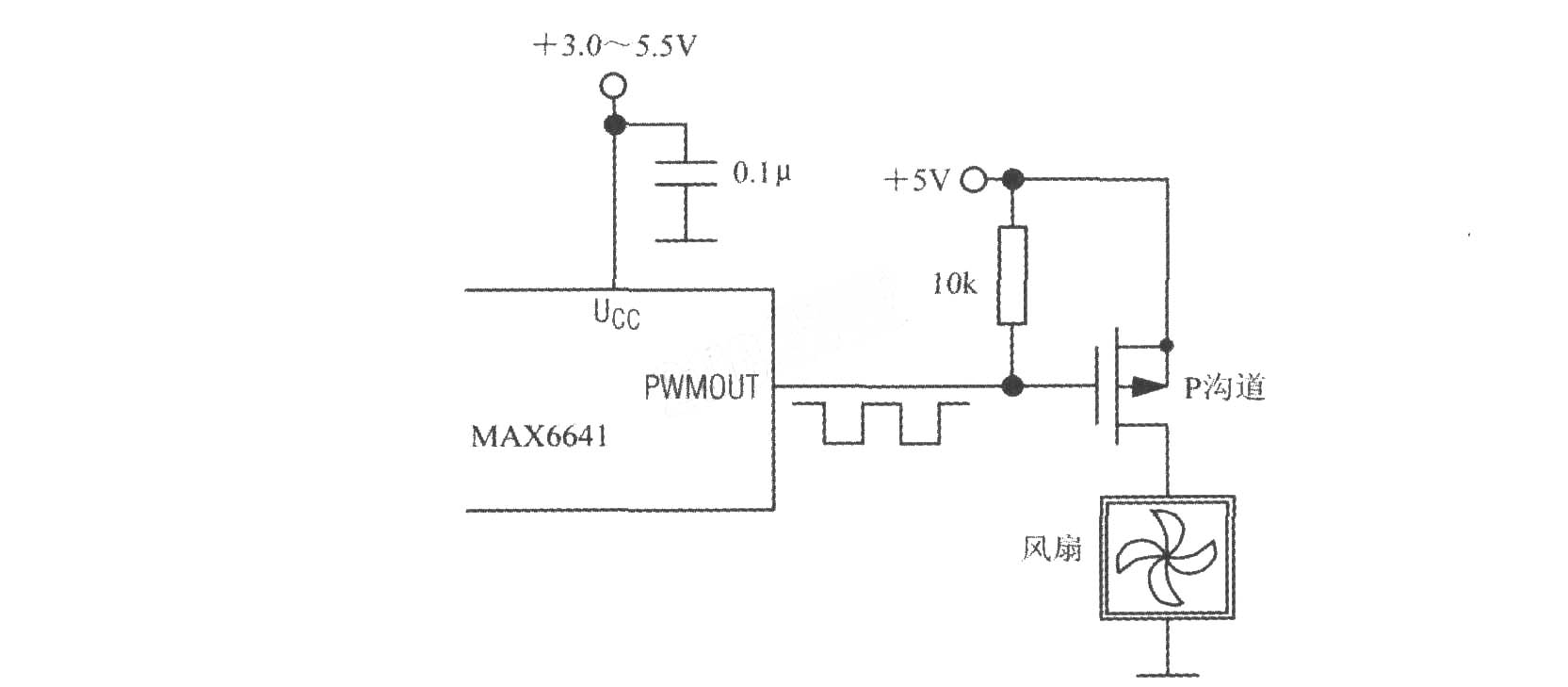

PWMOUT信号驱动P沟道MOSFET电路(PWM反相位设定成0):





将PWM信号转换为直流电压的电路:

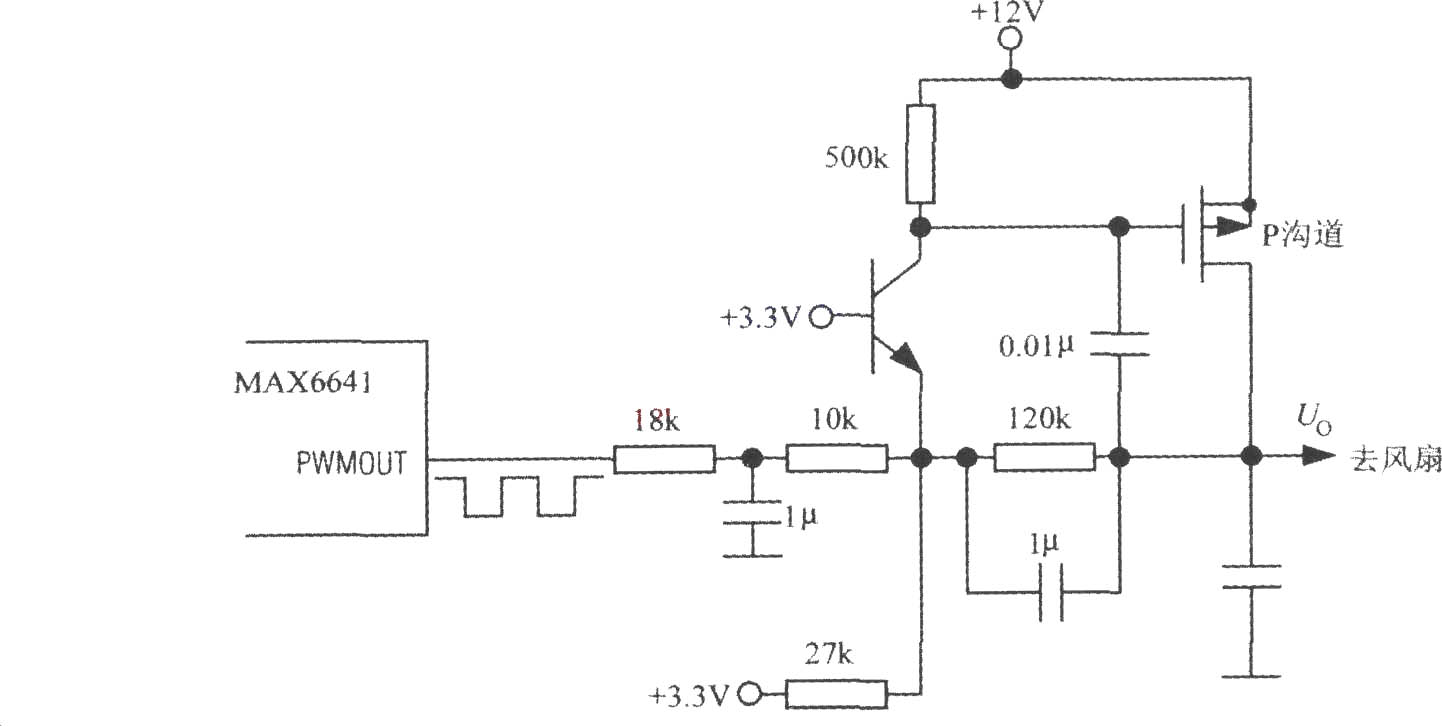

将PWMOUT信号转换成与占空比成正比的直流电压,作为风扇的电源。这种方法的电源效率较低,但能降低风扇噪声。
驱动风扇转速控制输入端的电路:

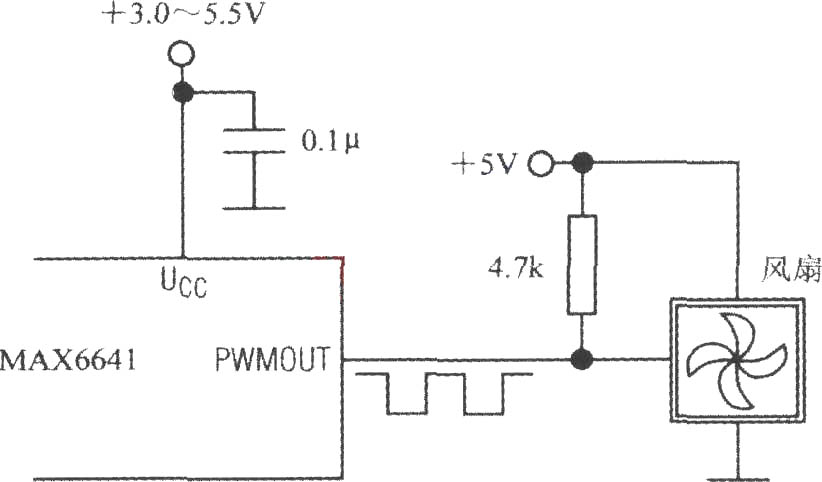

利用PWMOUT信号直接驱动风扇的转速控制输入端(假定风扇具有这种输入端)。此方法的优点是外围元件少,电源效率高,低噪声。
