隔离式可编程电压/电流传感器1B22在压力测量系统中的应用
发布时间:2011-2-19 09:47 发布者:
电路图分享
关键词:
1B22
,
电流传感器
,
隔离式
,
可编程
,
压力测量

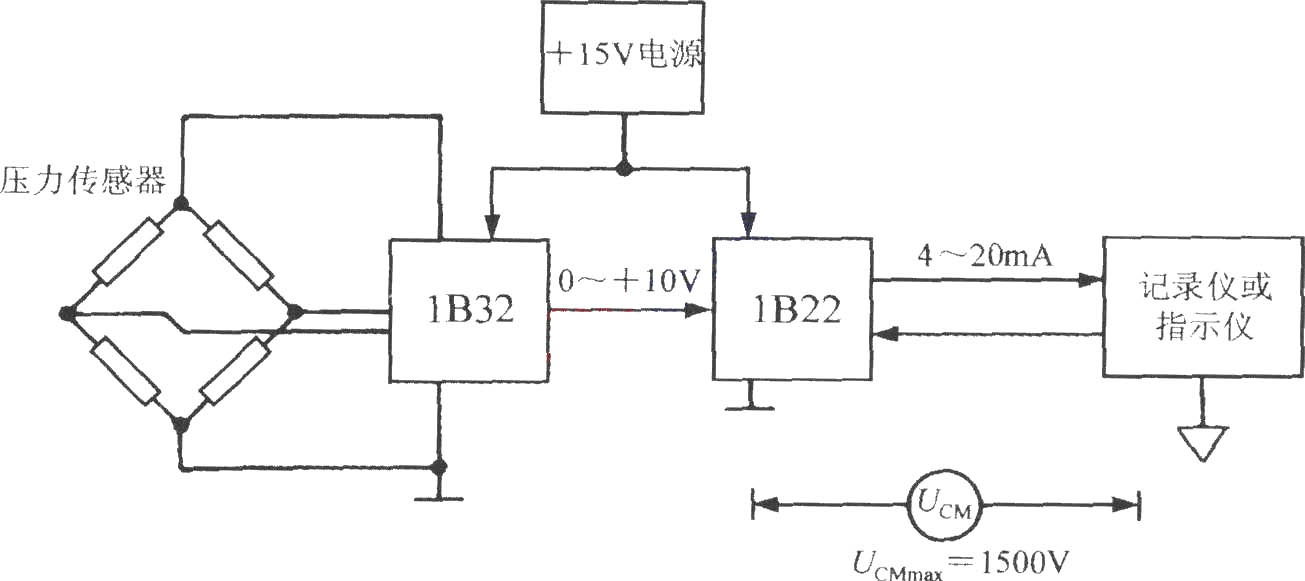

1B22在压力测量系统中的应用
电路
如图所示。压力
传感器
的输出信号首先通过1B32型桥式传感信号调理器变换成0~+10V的
电压
信号,再经过1B22转换成4~20mA的
电流
信号,最后送给记录仪或指示仪。二次仪表的公共地与1B22的功率地之间,最高绝缘电压UCMmax=1500V(有效值)。
