高灵敏度报警器
发布时间：2011-2-18 11:57
发布者：circuit_share

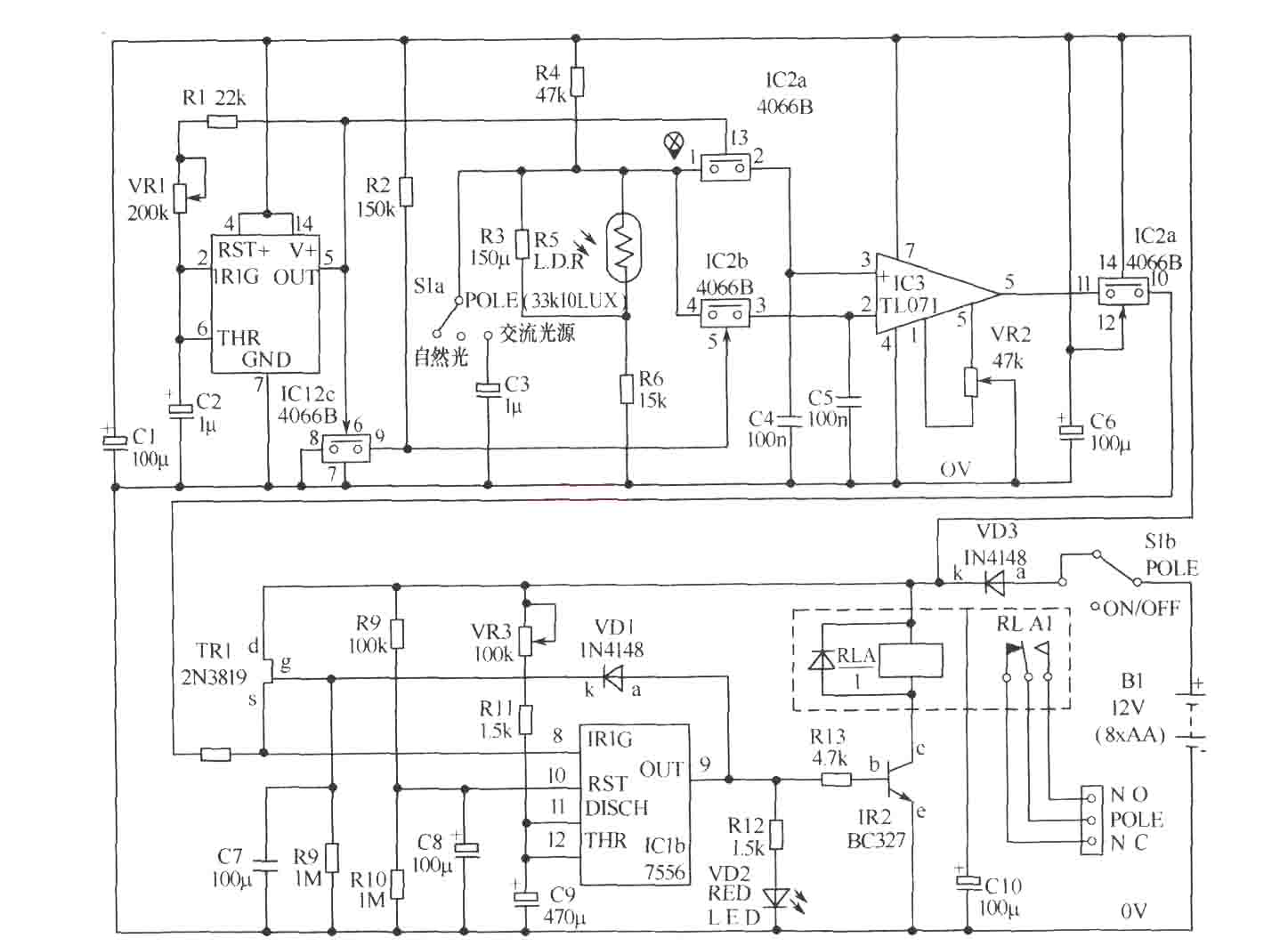

如图为高灵敏度报警器电路的简化框图，其中光敏电阻LDR与3个普通电阻相连接。这样，当光线从全暗到全亮之间变化时，图中X点的电位变化范围约为电源电压的1／4到3／4。此电位同时加在两个双触点开关的输入端。一个自激振荡器和一个反相器的组合电路控制这两个开关交替转换，转换频率通常为几赫，以使两个电容交替充电。由于双触点开关在“关”状态时其电阻很大，而由运放构成的比较器其输入阻抗亦极高。而电容上的电荷存储在双接点开关和比较器之间的电容器极板上。因此开关转接时，放电很少。这样就构成了一种取样保持电路。当电容上的电荷(电位)使比较器反相输入端(-)电位升高到大于同相输入端(+)的电位时，或者同相输入端电位低于反相输入端电位时，比较器的输出变“低”，利用该低电平去触发后接的单稳定时器和继电器工作。  该报警器传感电路如下图所示。在该电路中，CMOS集成定时器7556的一半(IC1a)接成自激振荡器，IC2c构成等效的反相器，该振荡器在IC2c的功能下，完成可交替转接。双节点开关IC2a和IC2b。由于IC2的控制脚输人阻抗很高，对IC1a来说负载很轻，由R3至 R6，还包括光敏电阻LDR构成的分压网络，使X点具有所需的电位，以便通过双节点开关为C4和C5充电。R3、R4和R6的阻值选择原则是：不论用什么光电传感器，均应保证X点的电位处于电源电压的24%78%。也就是说，可以用多种传感器(如光敏三极管、光敏二极管、红外器件和紫外光器件)来代替光敏电阻，电路仍能正常工作。  |
