电子萤火虫电路图

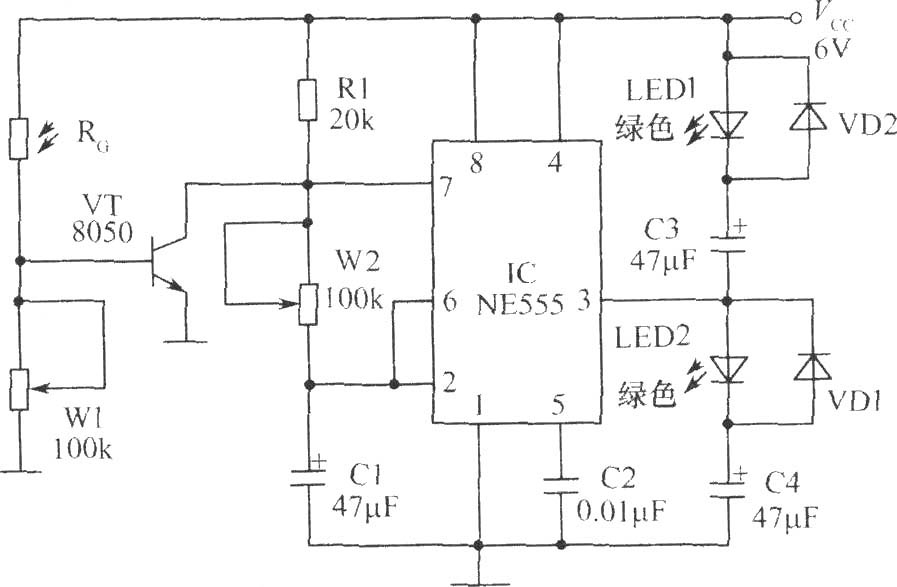

大家知道，萤火虫发出的光只有在夜里才可清楚地看到，它所发出的光与我们平常见到的闪烁彩灯的光是不同的。闪烁彩灯发出的光比较单调，而萤火虫所发的光则是由强到弱且短暂而明亮。该电子萤火虫电路便是根据自然界的萤火虫的这种发光特性而设计的，对萤火虫的发光特性有一定的仿真性。原理电路如图所示。NE555、R1、W2、C1、C2构成多谐振荡器，RG、W1、VT构成光控电路，发光电路由LED1、LED2、VD1、VD2、C3、C4组成。
元器件选择:IC选用555时基电路。LED1、LED2均选用Φ5mm绿色发光二极管。RG选用CdS光敏电阻。其他元器件选用如图所示。
 |
