LED光柱显示器的基本结构

发布时间:2011-2-17 16:39    发布者:circuit_share
关键词: LED , 光柱显示器 , 基本结构

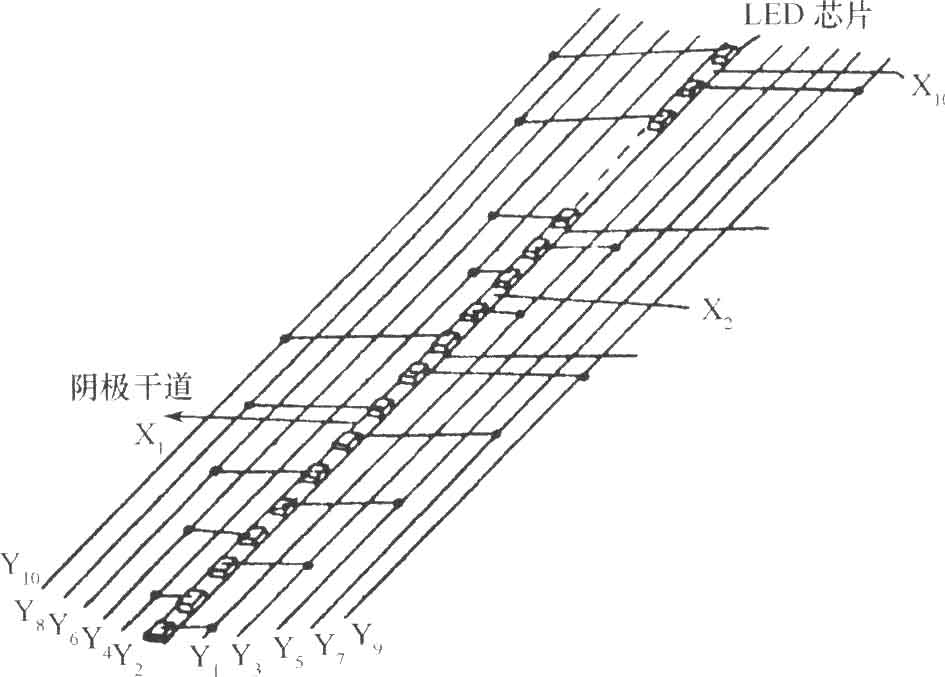

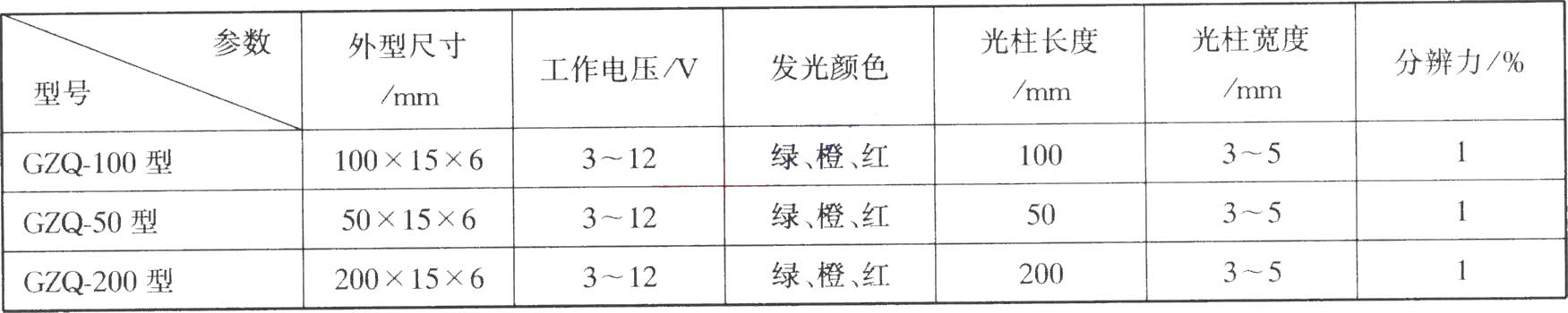

如图所示为LED光柱显示器的基本结构。在这种结构中,将高亮度发光二极管芯片排列成一条直线,将100个芯片分成10组,每组10个芯片。每组共用一个阴极,各组中号序相同的阳极连到阳极干道Y1,Y2,…,Y10上,10个阴极分别为X1,X2,…,X10,这样就构成10×10的矩阵。由于本器件以矩阵扫描电路方式工作,故称为矩阵扫描式光柱显示器件。本器件除10×10只芯片外,还在器件刻度盘零线以下设置1个芯片,作指示灯用,器件工作时,此芯片发光,它不参与扫描。下表列出了几种型号的LED光柱显示器件的特性。
