有两个常开触点(接点)和两个常闭触点的开关电路图

发布时间:2011-2-17 16:17    发布者:circuit_share
关键词: 触点 , 接点 , 开关电路

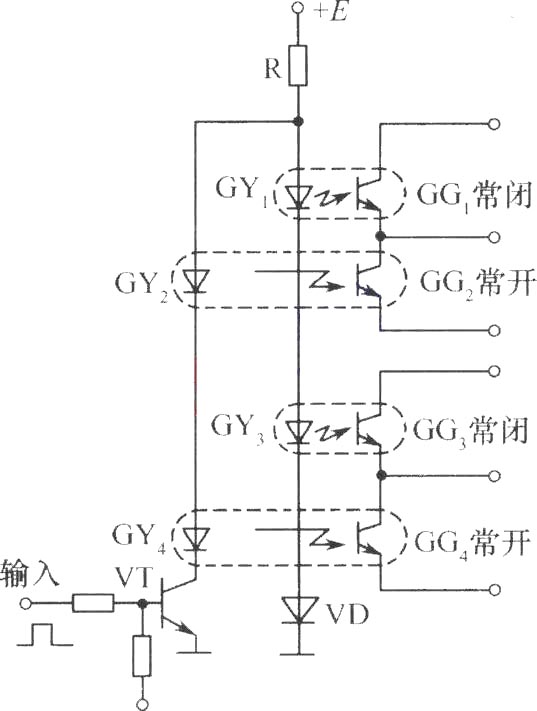

如图所示为具有两个常开触点(接点)和两个常闭触点的开关电路,当输入信号为低电平“0”时,晶体管VT截止,光电耦合器中的发光二极管GY2和GY4无电流通过,光敏三极管GG2和GG4不导通,相当于开关断开,称为常开触点,而发光二极管GY1和GY3中有电流流过,使光敏三极管GG1和GG3导通,相当于开关闭合,称为常闭触点。当输入信号为高电平“1”时,晶体管VT导通,GY2和GY4中有电流流过,与之相对应的GG2和GG4导通,相当于开关接通,此时流过GY2和GY4的电流在R上产生大的电压降,由于GY1、GY3和二极管VD串联,使流过GY1和GY3的电流很小而不发光,GG1和GG3截止,相当于开关断开。这样,就起到了双刀双掷开关作用。如果省去图中上面或下面两个光电耦合器,则成为单刀双掷开关,如果在对应位置上再增加两个光电耦合器,则成为三刀双掷开关。
