数字电路组成的计数器电路图

发布时间：2011-2-17 16:08 发布者：circuit_share

如图所示的数字电路组成的计数器是采用红外线作检测信号，对活动目标扫描计数的小装置，很适用于生产线，对传送带上移动的物品进行快速而准确的计数。也可用于其他目的，例如对进站口或出站口的乘客进行计数等。该电路的特点是结构简单、制作容易、经济实用。还有一个最突出的优点是，它可对遮光次数不同的任何物品都能直观而准确地计数。比如从一侧看汽车就有前后两组车轮被扫描，这就需要对扫描信号二分频后再计数，才能得出正确结果。该装置由红外发射和接收两大部分组成。

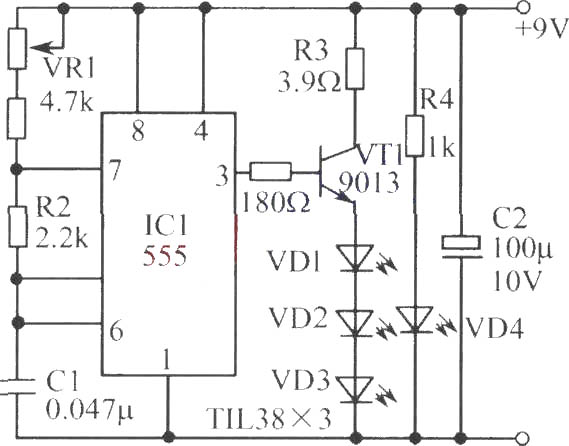

红外线发射电路：

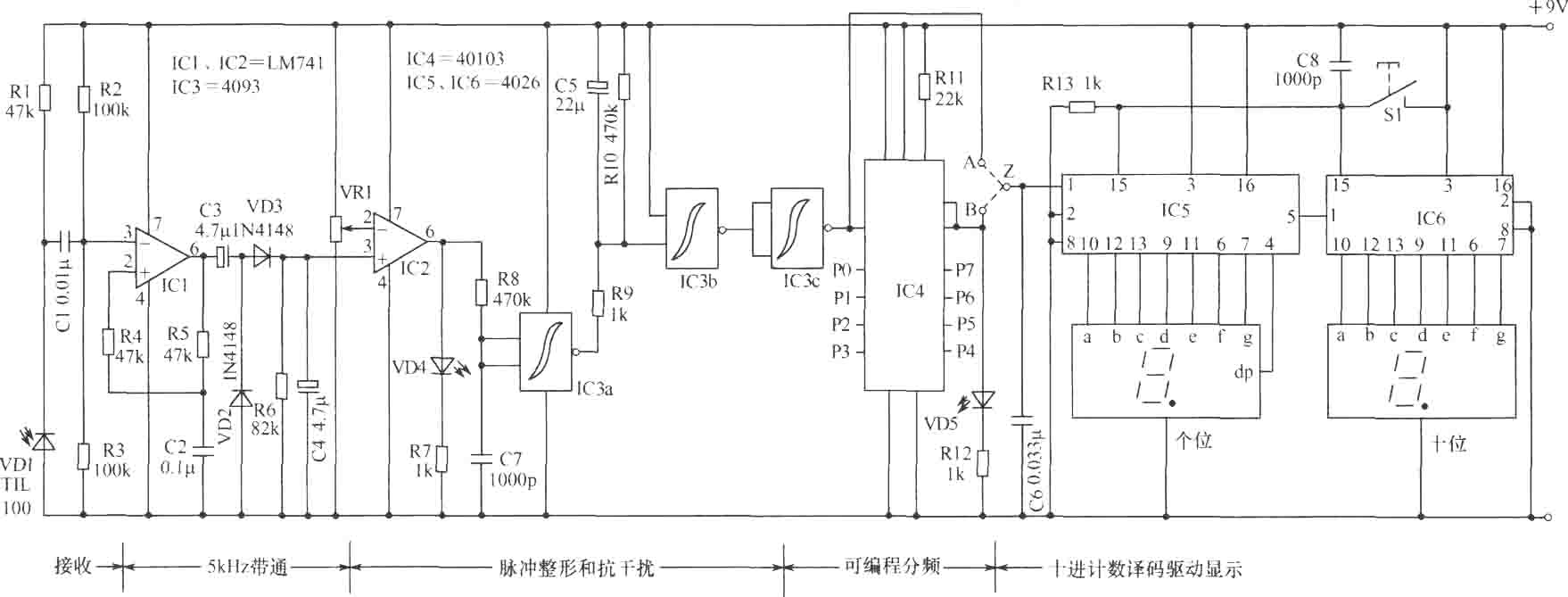

红外接收电路：
