CC4020组成的石英晶振与分频电路图

发布时间：2011-2-17 11:56 发布者：circuit_share

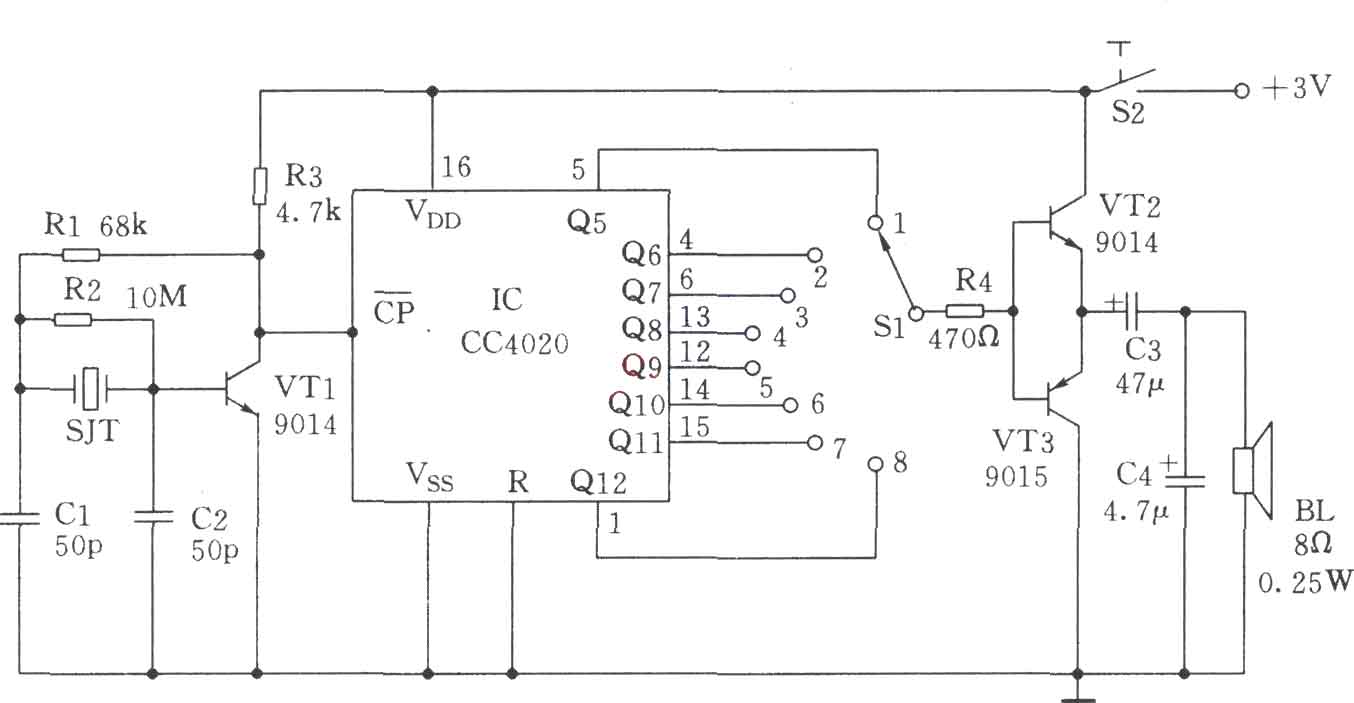

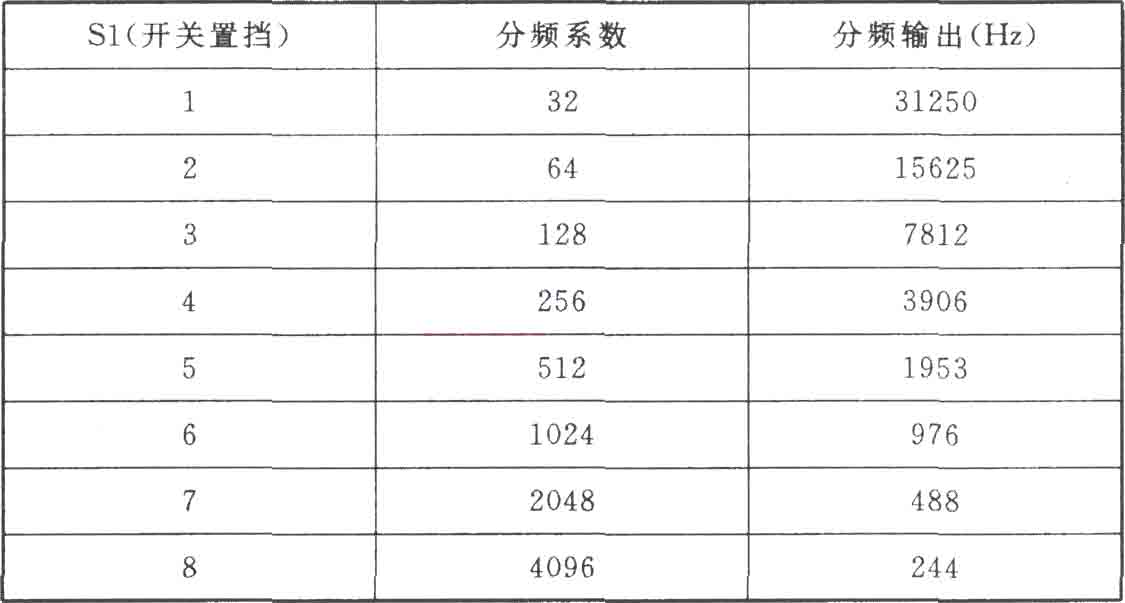

如图所示为石英晶振与分频电路。S1与分频输出的关系如下表所示：

元器件选择

IC：CC4020为国产的，也可选用国外型号CD4020或MCl4020等直接换用。三极管VT1、VT2：9014、β=150～250，VT3：9015、β=150～250。VT2和VT3也可选用其它型号的三极管，但必须同为锗管和硅管，并尽可能参数一致。石英晶体SJT：型号为ZWB-1MHz。开关S1(波段开关)：KZX-1-1D-9W。S2：KNX（1×1）。电阻标称功率均采用1/8W金属膜电阻。其他元器件参数值如图所示，无特殊要求。
