高压线性恒流icSM2082G低成本灯丝灯方案可替换RM9003T,ZX9011
发布时间：2018-7-18 18:08
发布者：qq2355773792
|
高压线性恒流icSM2082G 是一款单通道 LED 线性恒流控制芯片，芯片使用本司专 利的恒流设定和控制技术，输出电流由外接 Rext 电阻设置为 5mA~120mA，且输出电流不随芯片 OUT 端口电压而变化，具有较好的恒流性能。 系统结构简单，外围元件极少，方案成本低。 注 1：散热表现与散热片尺寸、PCB 厚度与层数息息相关。实际应用条件下的热 阻值会与测试值存在一定差异，使用者可选择适当的封装与 PCB 布局，以达到理 想的散热表现。 电气工作参数
过温调节功能 当 LED 灯具内部温度过高，会引起 LED 灯出现严重的光衰，降低 LED 使用寿命 。SM2082G 集成了温度补偿功能，当芯片内部达到 150oC 过温点时，芯片将会自 动减小输出电流，以降低灯具内部温度。

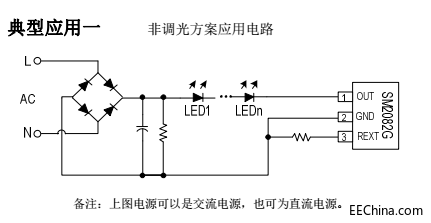

芯片应用说明 单颗芯片应用说明 图 5 是 SM2082G 交流电源应用方案电路图，LED 灯可采用串联、并联或者串、 并结合连接方式； C1 是电解电容，用于降低 Vin 电压纹波；Rext 电阻用于设 置 LED 灯工作电流。
电解电容 C1 值越大，电压 Vin 纹波越小，SM2082G OUT 端口电压纹波越小。C1 值根据 LED 灯总工作电流而定：电流越大，C1 容值越大。具体计算方法如下： 根据 LED 灯工作电流选择并联芯片数量，图中 Rext1~Rext(n+1)的电阻值电阻值 建议设置相同，以确保每个通道的平均电流均匀分布。 注 2：电流负温度补偿起始点为芯片内部设定温度 150℃。 注 3：芯片焊接到 2mm*2mm，厚度为 1mm 的铝基板上； SM2082G主要特点: 本司专利的恒流控制技术 OUT 端口输出电流外置可调，范围 5mA~120mA 芯片间输出电流偏差<±4% 输入电压：120Vac/220Vac 支持可控硅调光应用电路 具有过温调节功能 芯片可与 LED 共用 PCB 板 线路简单、成本低廉 封装形式： TO252-2、SOT223、 SOT89-3 灯丝灯可控硅调光SM2082G应用领域 灯丝灯 LED 球泡灯，筒灯等 其它 LED 照明应用 有需要联系订购的朋友，请联系钲铭科电子，提供技术方案支持，免费拿样 高低压全系列灯带线性恒流ic,低压线性恒流灯带恒流ic产品方案--12年专注研发 LED球泡灯，灯丝灯，投光灯，灭蚊灯等等驱动电源芯片 |
