137M至1020M低功耗远距离收发器-SX1276/77/78

SX1276/77/78系列产品采用了LoRaTM扩频调制解调技术，使器件传输距离远远超出现有的基于FSK或OOK调制方式的系统。在最大数据速率下，LoRaTM的灵敏度要比FSK高出8dB;但若使用低成本材料和20ppm晶体的LoRaTM,收发器灵敏度可以比FSK高出20dB以上。此外，LoRaTM在选择性和阻塞性能方面也具有显著优势，可以进一步提高通信可靠度。同时，它还提供了很大的灵活性，用户可自行决定扩频调制带宽(BW)、扩频因子(SF)和纠错率(CR)。扩频调制的另一优点就是，每个扩频因子均呈正交分布，因而多个传输信号可以占用同一信道而不互相干扰，并且能够与现有基于FSK的系统简单共存。此外，SX1276/77/78还支持标准的GFSK、FSK、OOK及GMSK调制模式， 因而能够与现有的M-BUS和IEEE802.15.4g等系统或标准兼容。

SX1276的带宽范围为7.8~500kHz,扩频因子为6~12，并覆盖所有可用频段。SX1277 的带宽和频段范围与SX1276 相同，但扩频因子为6~9。SX1278的带宽和扩频因子选择与SX1276相同，但仅覆盖较低的UHF频段。

SX1276/77/78系列产品特性

LoRa'M调制解调器

最大链路预算可达168dB

+20dBm-100mW电压变化时恒定的射频功率输出

+14dBm的高效率功率放大器

可编程比特率高达300kbps

高灵敏度:  低至-148dBm

高可靠性的前端:  IIP3=-11dBm

卓越的抗阻塞特性

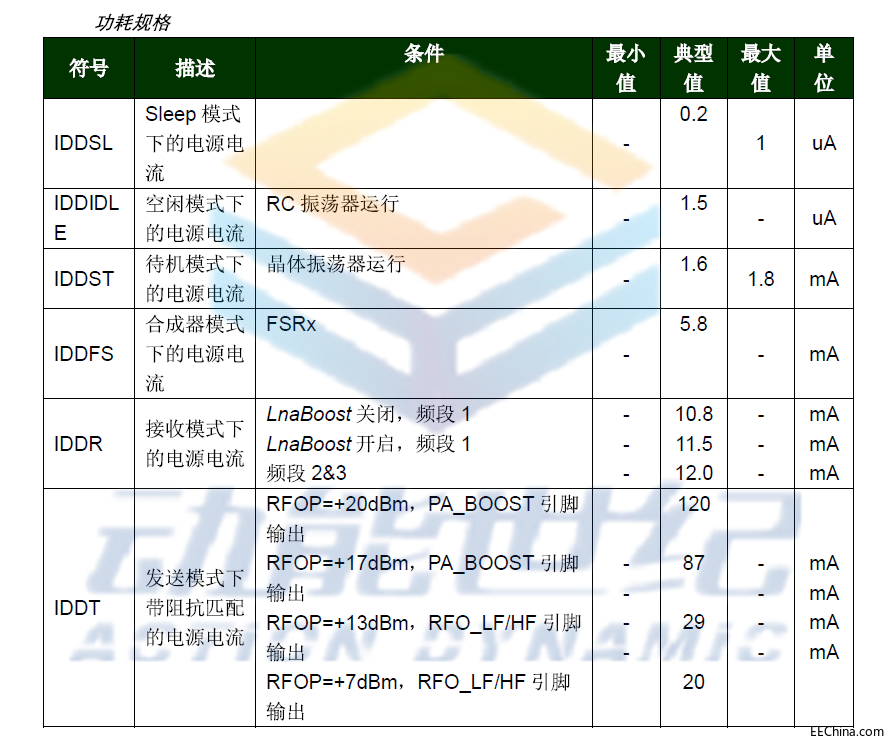

9.9mA低接收电流，  200nA寄存器保持电流

分辨率为61Hz、完全集成的频率合成器支持FSK、GFSK、MSK、GMSK、LoRaTM及OOK调制方式

内置式位同步，用于时钟恢复

前导码检测

127dB的RSSI动态范围

自动射频信号检测,CAD模式和超高速AFC

带有CRC、高达256字节的数据包引擎内置温度传感器和低电量指示器

产品应用

■  远程抄表

■  工业控制

■  家庭自动化遥测

■  玩具控制

■  传感器网络

■  轮胎气压监测

■  健康监测

■  无线PC外围设备
