1kHz音频方波发生器电路

发布时间：2011-2-16 15:23 发布者：circuit_share

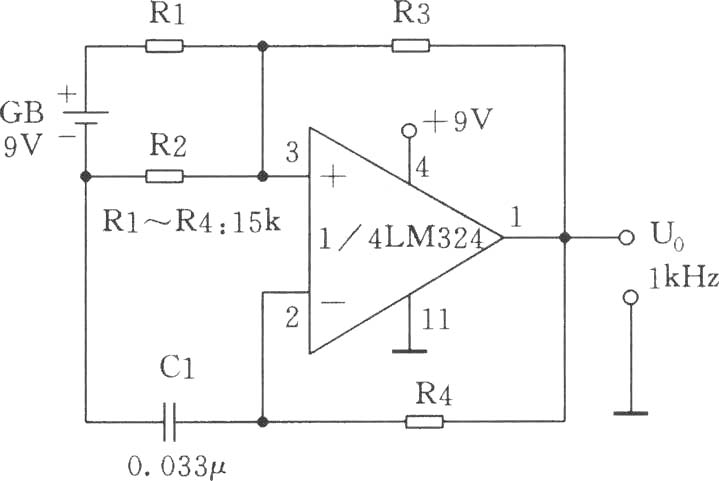

本1kHz左右音频方波发生器，主要由比较器LM324与R2、R3、R4及C1组成，电路如图所示。LM324的3脚输入端的参考电压GB／2是通过分压电路R1、R2得到的。由R2、R3构成正反馈，积分电路R4、Cl构成负反馈。先取R2和R3的值，使得R2／(R2+R3)=0.5，则方波的重复频率为f=1／2R4?C1，如果选定Cl=0.033pF，R4=15kΩ，代入f=1kHz。改变Cl或R4，即可改变振荡频率。
