F007构成的性能优良的低频信号发生器电路
发布时间：2011-2-16 15:19
发布者：circuit_share
|

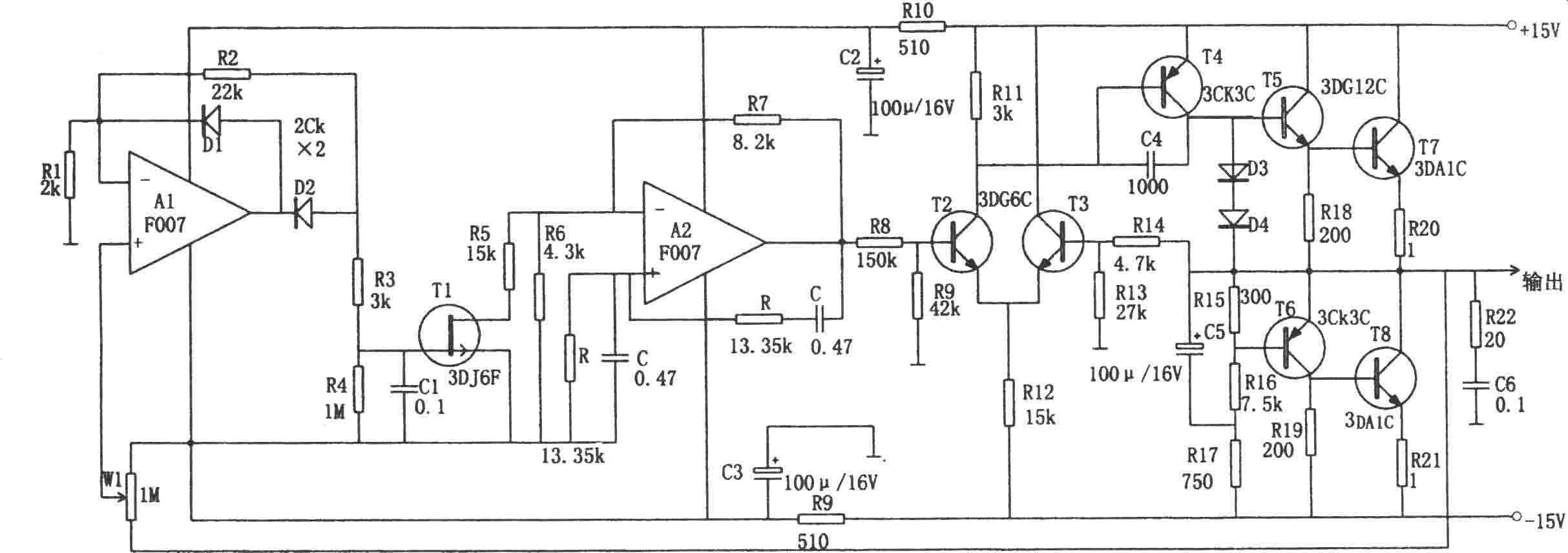

如图所示为性能优良的低频信号发生电路。该电路的特点是稳幅性能好，输出功率大，波形失真小，它是一种比较理想的低频测量信号源。图中，运算放大器A：及其反馈网络组成一典型的文氏振荡器，振荡频率为： f0=1/2πRC A2输出端与OCL互补推挽功率放大器相连，以提高电路的负载能力。运算放大器A1接成负半波放大器，并与W1、R4、C1、T1等元件构成负反馈稳幅电路。电位器W1既可以调节输出幅度，又在反馈环路中充当采样器。为了保证较小的波形失真，一般应使R1C1≥20πRC。 该电路输出幅度为0.5～5V，输出电流为0～1A，频率调节范围为10Hz ～10kHz，输出电阻小于等于0.05Ω，谐波失真小于0.1％。  |
