OPA340构成的INA331/332输出缓冲电路图
发布时间:2011-2-16 12:08 发布者:
circuit_share
关键词:
INA331
,
INA332
,
OPA340
,
输出缓冲

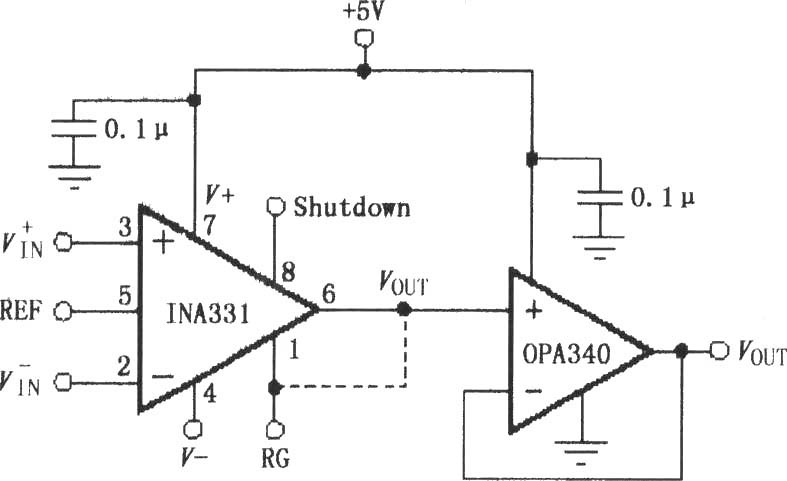

如图所示为由OPA340构成的INA331/332输出缓冲
电路
。INA331/332最佳的负载阻抗为10kΩ或更大。当负载阻抗降低时,输出
电流
将加大,图中用运放OPA340构成
电压
跟随器作为输出缓冲电路,用以增大INA331/332的输出驱动能力,OPA340输出电压最大摆幅低于电源电压50mV,能够驱动低至600Ω负载。
