INA103的基本连接电路
发布时间:2011-2-16 12:04 发布者:
circuit_share
关键词:
INA103
,
连接电路

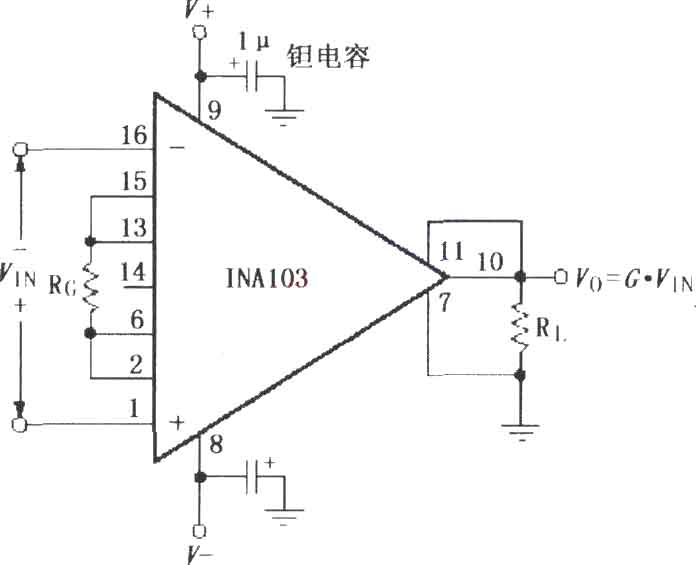

如图所示,芯片电源端要用1μF钽
电容
滤波,且应尽可能靠近芯片电源脚放置。输出检测端(11脚)和输出基准端7脚必须低阻连接。在连接通路中,即使存在极小的
电阻
,都将使
放大器

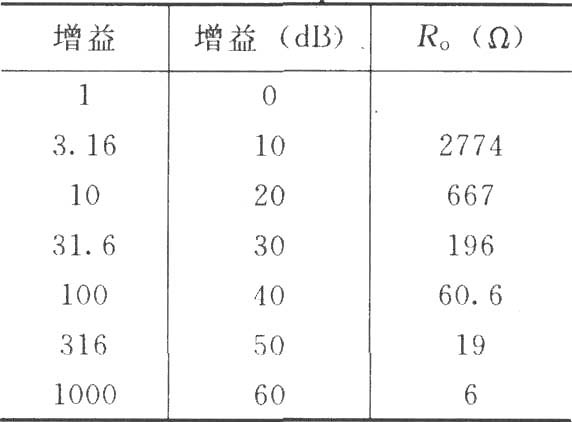

共模抑制比下降。为了避免放大器自激,引线应尽可能短,增益设置电阻和增益检测直接接在芯片引脚上。增益的选择见下表。
