精密电压-电流变换/变送器XTR110电路图
发布时间:2011-2-15 16:19 发布者:
电路图分享
关键词:
XTR110
,
变送器
,
电流
,
电压
XTR110是设计为模拟信号发送的精密
电压
-
电流
变换器,可将输入的0~5V或0~10V电压变换为4~20mA、0~20mA、5~25mA或其他常用电流输出。XTR110内含一个精密的金属膜
电阻
网络,提供输入定标和失调电流;一个10V基准电源,提供给外部
电路

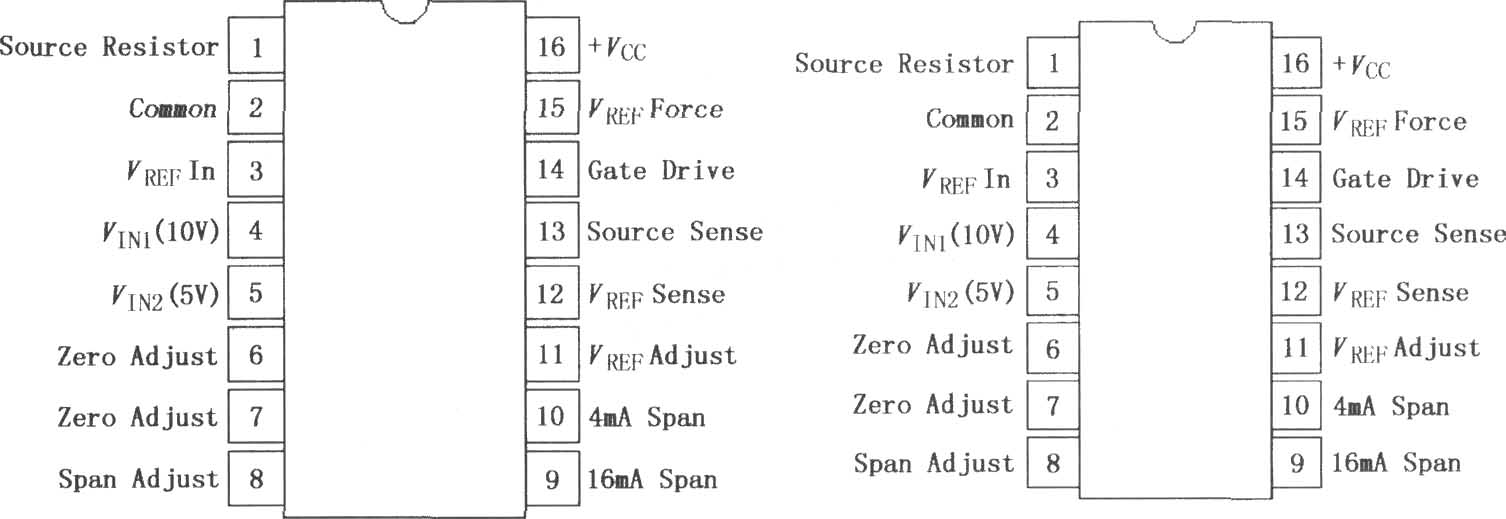

工作。其工作温度范围为商用级和工业级。 XTR110采用16脚塑料DIP封装和陶瓷DIP封装、SOL一-6表面封装。引脚排列如图所示。

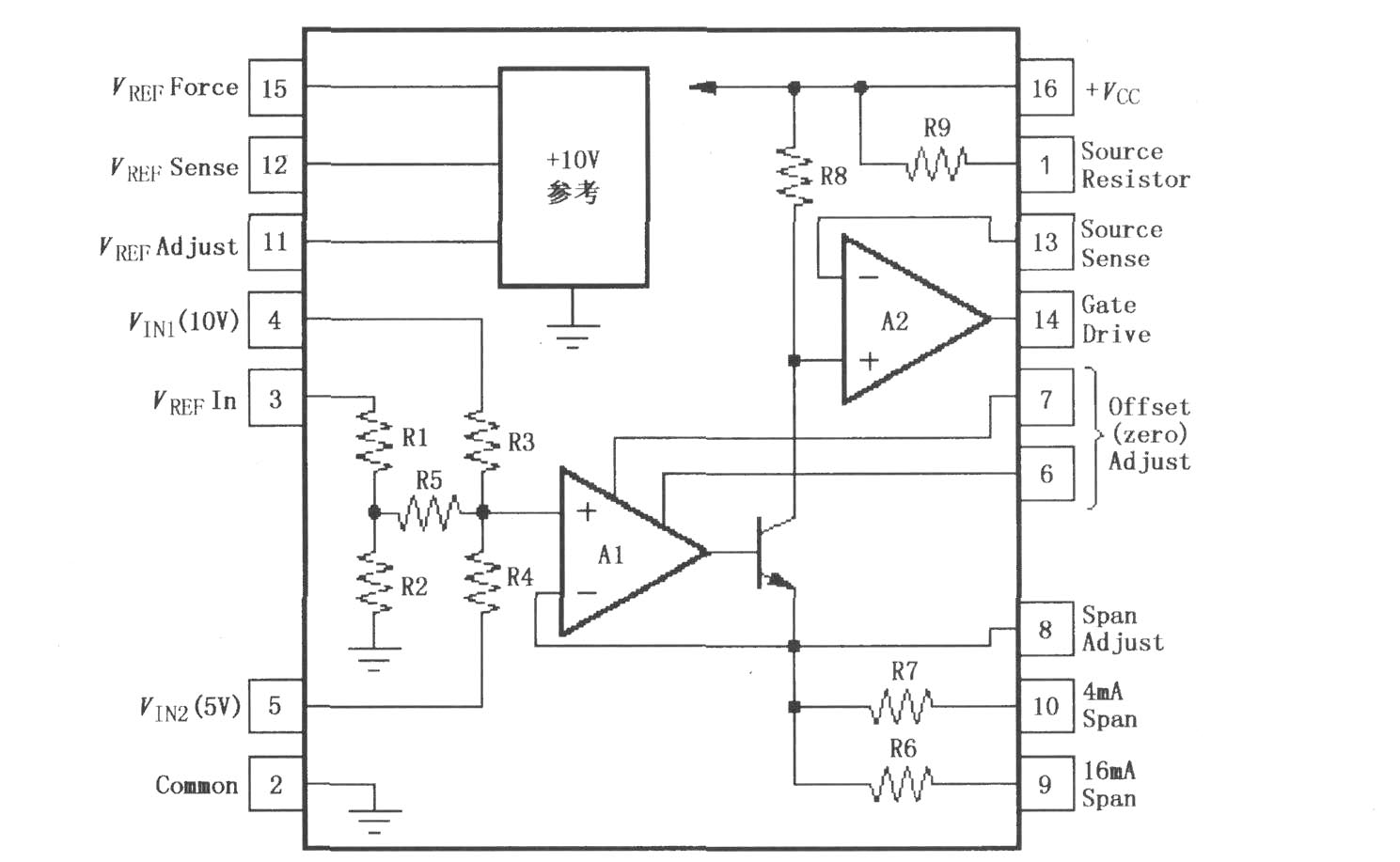

内部框图如下图所示:
