高压内部电源隔离放大器ISO113电路图
发布时间:2011-2-15 16:03 发布者:
电路图分享
关键词:
ISO113
,
隔离放大器
,
内部电源
ISO113输出隔离
放大器
在一个小的双倍宽度DIP封装内,通过隔离栅提供信号和输出电源,采用侧边铜引脚无密封混合陶瓷封装,内部包括了一个
变压器
耦合DC/DC变换器和一个
电容
耦合信号通道。其电源是利用隔离输入侧的外部调整
电路
提供,一个内部
电流

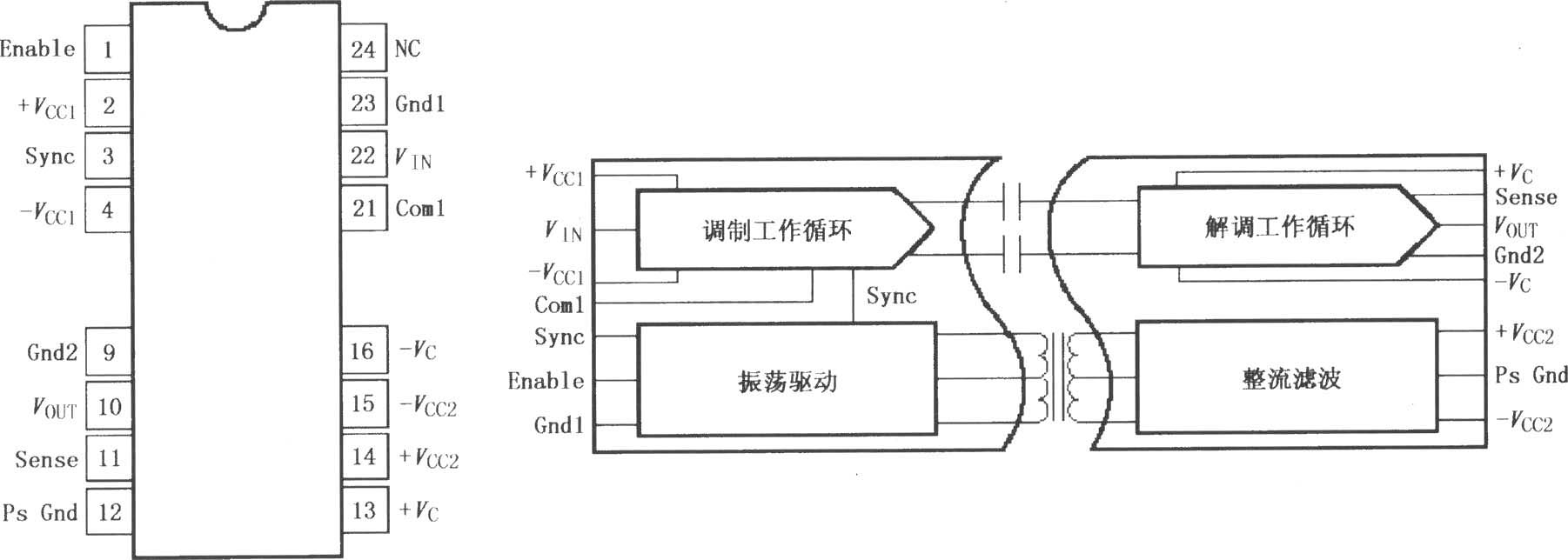

限制电路在当变换器对地短路时进行保护,软启动特性限制电源启动时的初始电流,多通道同步可以将TTL时钟信号应用于并行同步侧。在保持信号调制器有效状态下,使能控制开关发送驱动器,可方便地用于低功率应用场合以减小静态电流。其引脚排列及等效电路如图所示。
