ISO113信号与电源的基本连接电路图

发布时间：2011-2-15 16:03 发布者：电路图分享

关键词： ISO113 , 电源 , 连接电路 , 信号

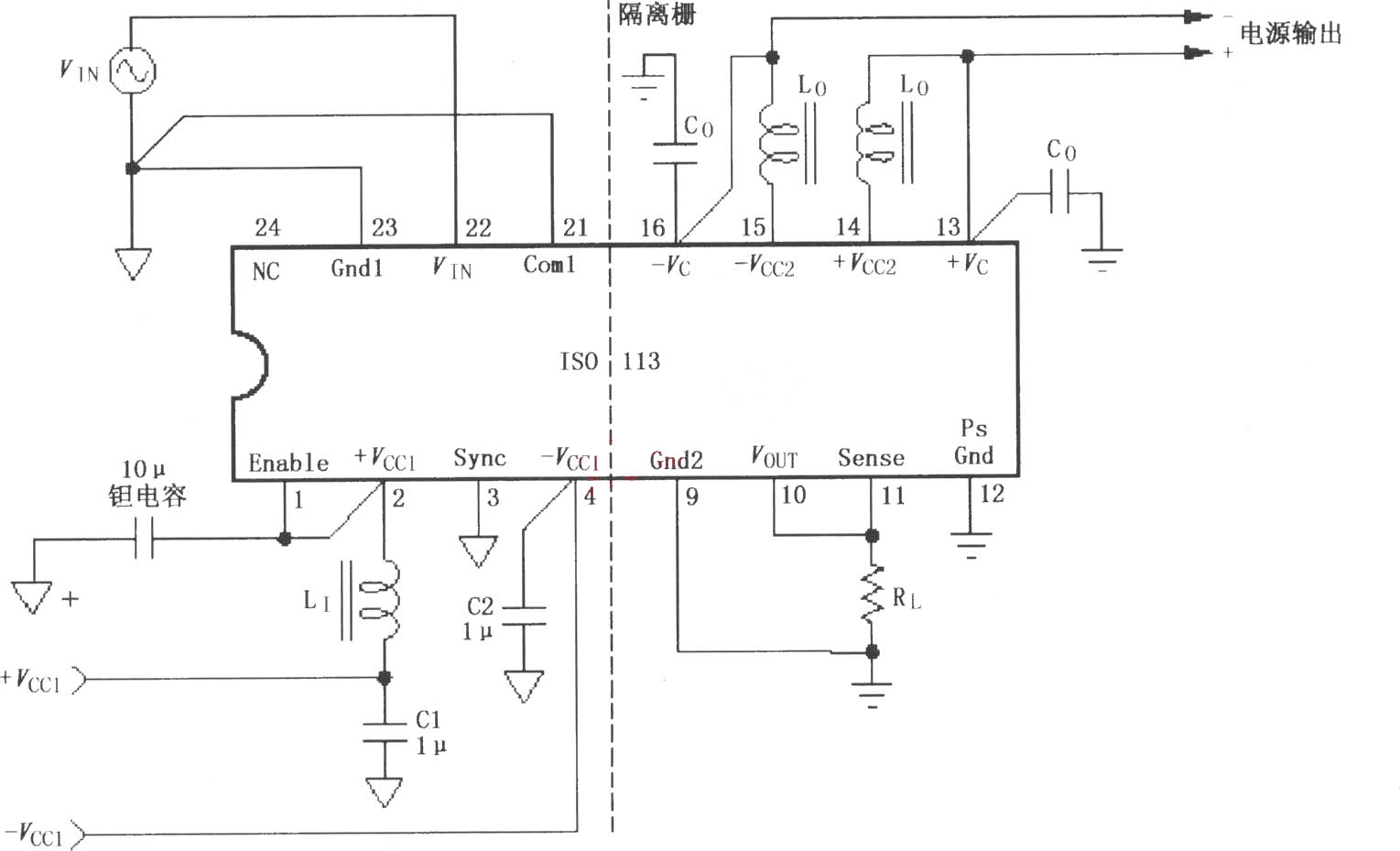

如图所示为ISO113信号与电源的基本连接电路。每一个电源端都必须有一个旁路滤波器。当隔离电源输出电流大于±15mA时，建议电源脚采用如+Vcc1脚外接的丌型滤波器。隔离整流输出脚(±Vcc2)和放大器输入电源脚(±Vc)可以附加纹波滤波器或校准器。Com1脚接信号源地，Sense接负载上端，以减小由于长导线传输引起电压降造成的误差。Gnd1与Com1相连接，VOUT与Sense在插座上相连接，否则TTL低电平将禁止内部DC-DC变换器工作。内部变压器耦合DC／DC变换器由隔离放大器输入端供电，所有电源脚内部都有一个接地的0．1μF电容。
