精密隔离放大器ISO122／124引脚图

发布时间：2011-2-15 15:55 发布者：电路图分享

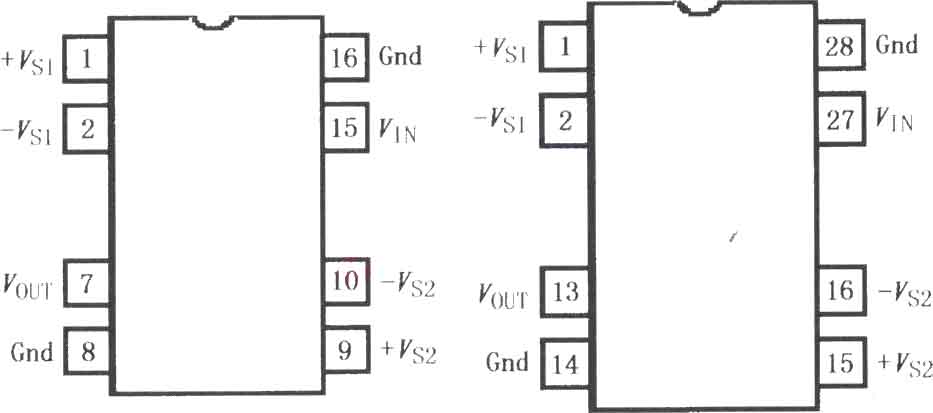

ISO122／124是精密隔离放大器，具有新颖工作循环的调制-解调技术。发送信号时，数字通过一个2pF的差动电容隔离栅，具有数字调制特性的隔离栅不会影响信号的完整性，因此有着极好的可靠性和高频瞬态抑制。两个栅电容埋人同一个塑料封装内。 ISO122／124工作时无需外部元件，具有0．02％的非线性度(最大值)、50kHz的信号带宽和200μV／oC(最大值)的Vos漂移。其电源供电范围为±4．5～±18V，低的静态电流Vs1时为±5．0mA、Vs2时为±5．5mA。ISO122／124的引脚排列如图所示。

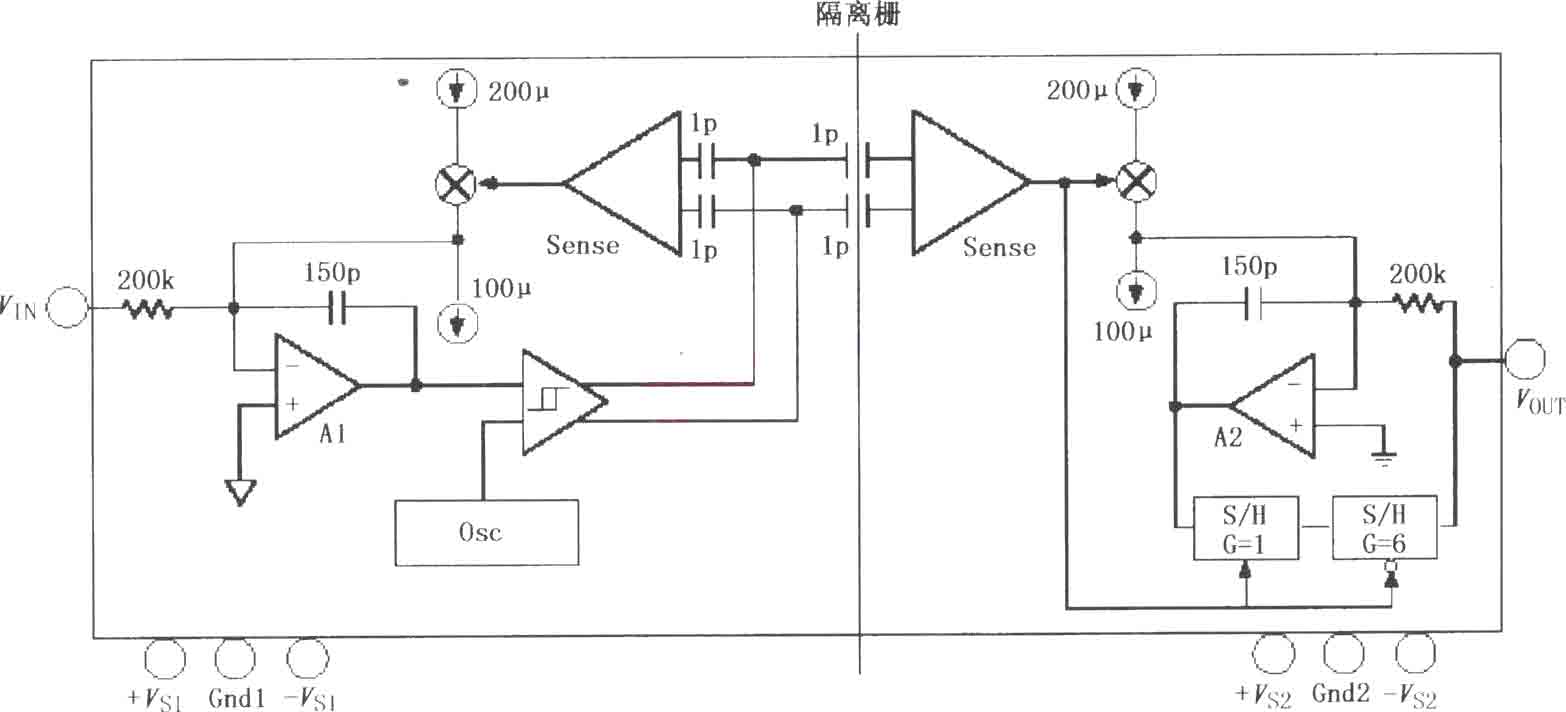

其内部等效电路：
