提高电源抑制比(PSR)电路图(ISO124)

发布时间：2011-2-15 15:52 发布者：电路图分享

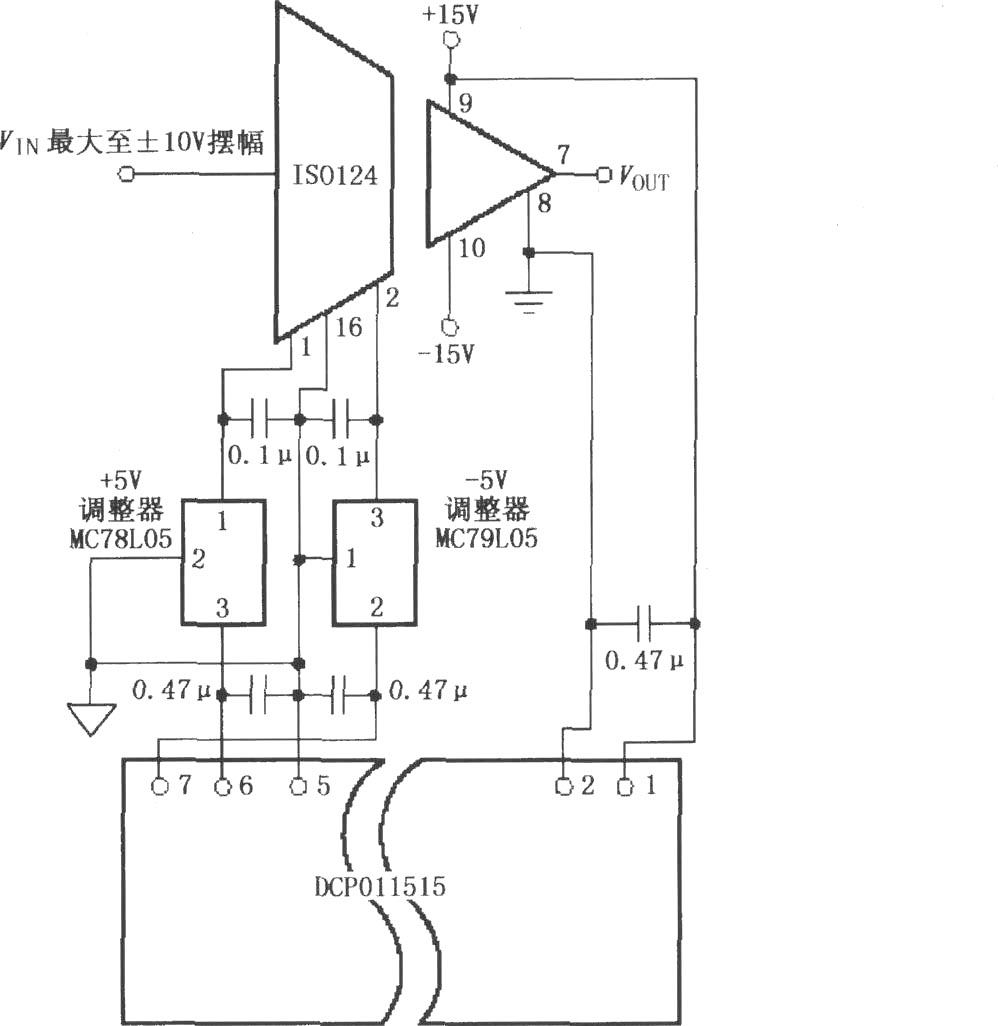

如图所示为由ISO124与MC78L05、MC79L05和DCP011515构成的外部调整器提高电源抑制比(PSR)的电路。输入信号VIN(最大摆幅±10V)由ISO124隔离后输出。隔离式DC／DC变化器DCP011515负责提供隔离电源，而在DCP011515与ISO124之间加了两个集成三端稳压电源MC78L05和MC79L05。MC78L05和MC79L05是美国摩托罗拉公司产品，MC78L05为输出+5V、100mA，MC79L05为输出-5V、100mA。利用MC78L05和MC79L05作为辅助稳压调整，使得在不减小±10V输入范围条件下可以降低电源抑制比误差。
