TDA8351/8356的应用电路
发布时间:2011-2-15 11:38 发布者:
电路图分享
关键词:
TDA8351
,
TDA8356
,
应用电路

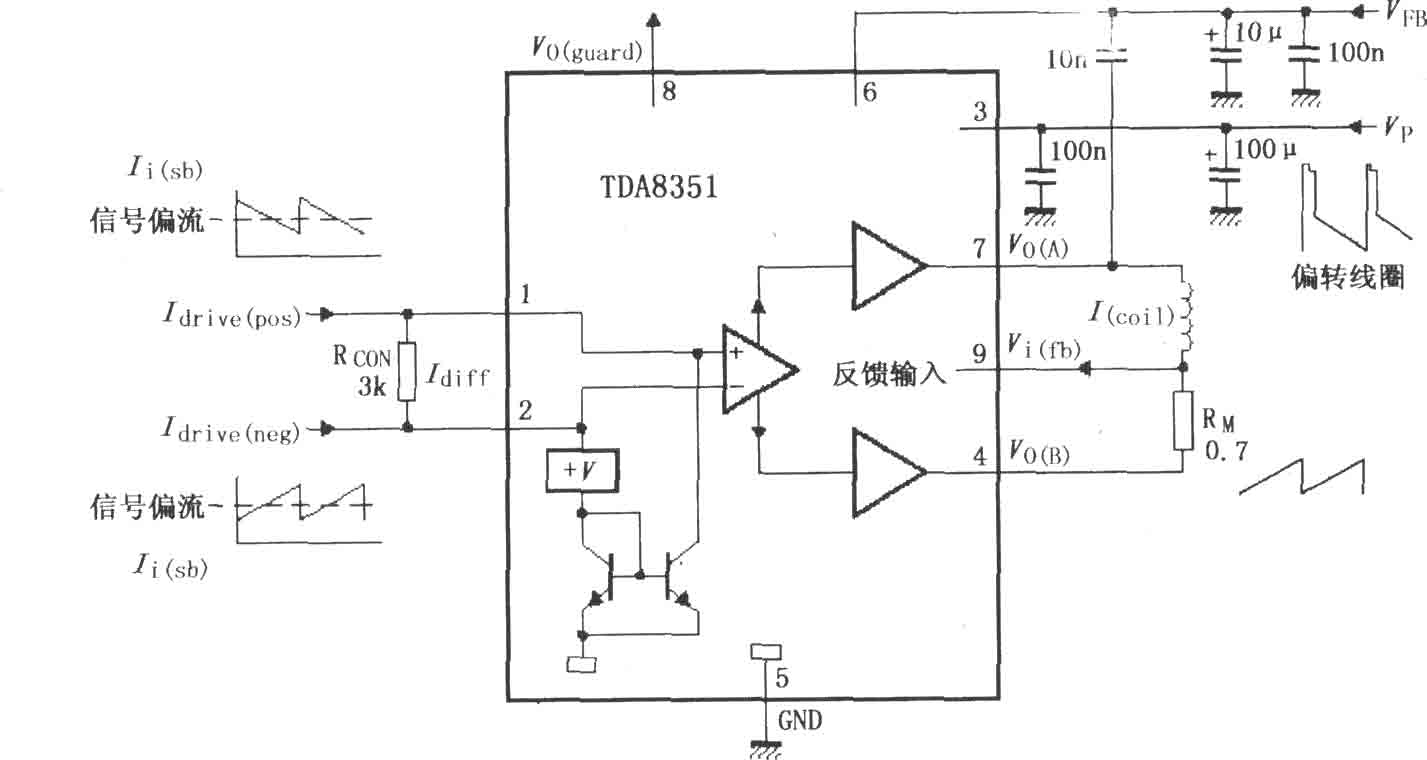

如图所示为图中为TDA8351/8356的实际应用
电路
,当50V≤VFB≤60V时,在VFB输入端串联一个33Ω
电阻
。信号分别输入1、2脚,这是相位相反的两个锯齿波
电压
信号,正锯齿波电压输入1脚,负锯齿波电压输入2脚。在1、2脚之间并联一个电阻Rcon以确定通过偏转线圈的
电流
。信号在内部经过差分
放大器
及推挽
功率放大器
后,由7、4脚输出加到偏转线圈两端。7脚上电压波形为脉冲锯齿波,4脚上电压波形为负锯齿波。电阻RM与偏转线圈串联,提供反馈电压由9脚输入,使输出的锯齿波的线性得以改善,并且扩大锯齿波的动态范围。
