隔离式两线电流环电路图(XTR101、ISO100)
发布时间:2011-2-15 11:18 发布者:
电路图分享
关键词:
ISO100
,
XTR101
,
电流环
,
隔离
,
两线

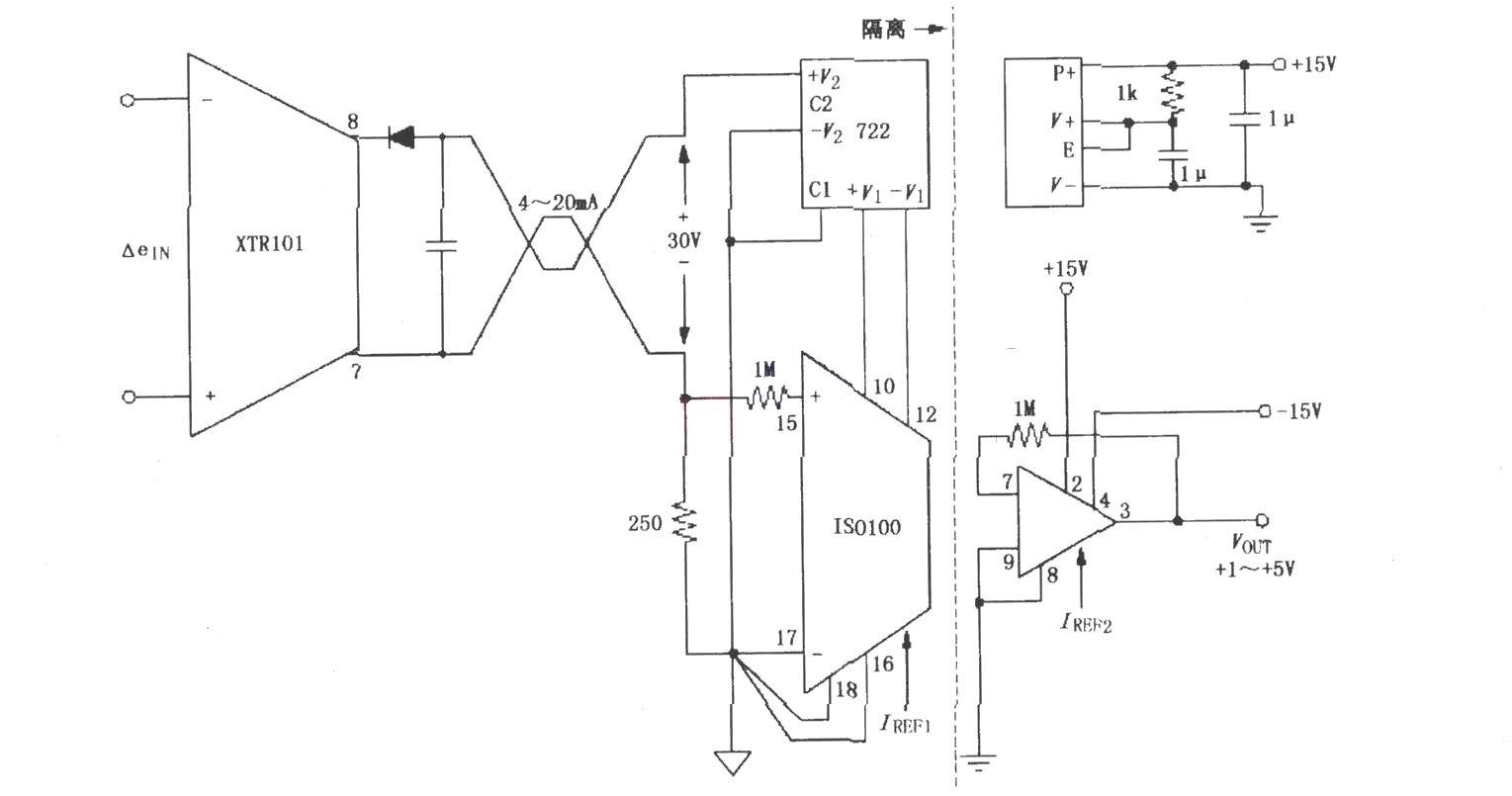

如图所示,该
电路
将XTR101与隔离
放大器
ISO100结合使用,把4~20mA
电流
变换并放大为+1~+5v
电压
输出,同时在电源上隔离。该电路有着极好的抗干扰特性,可用于远距离传输信号或现场干扰大的场合。
