TDA4863AJ基本应用电路图

发布时间：2011-2-14 15:09 发布者：circuit_share

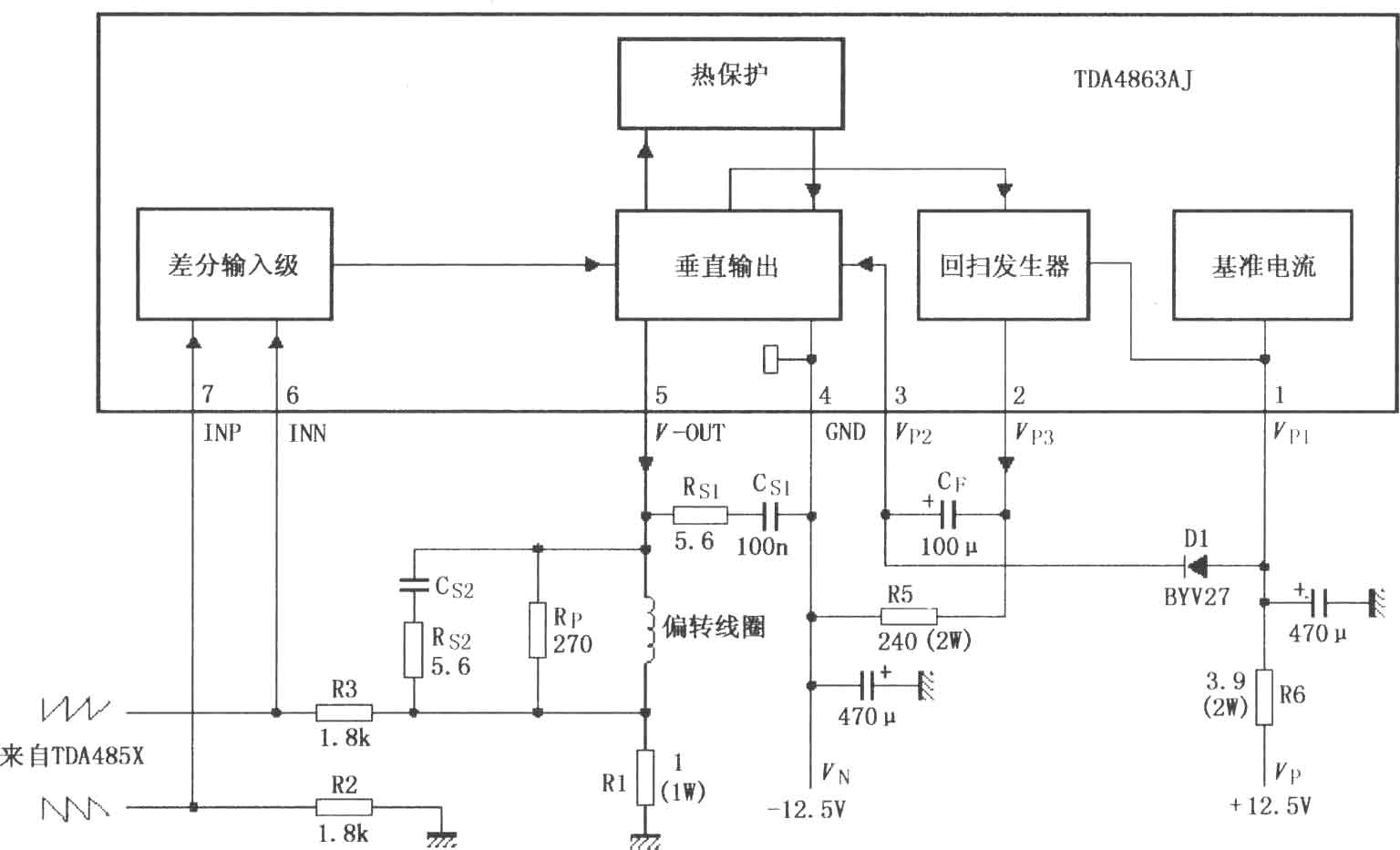

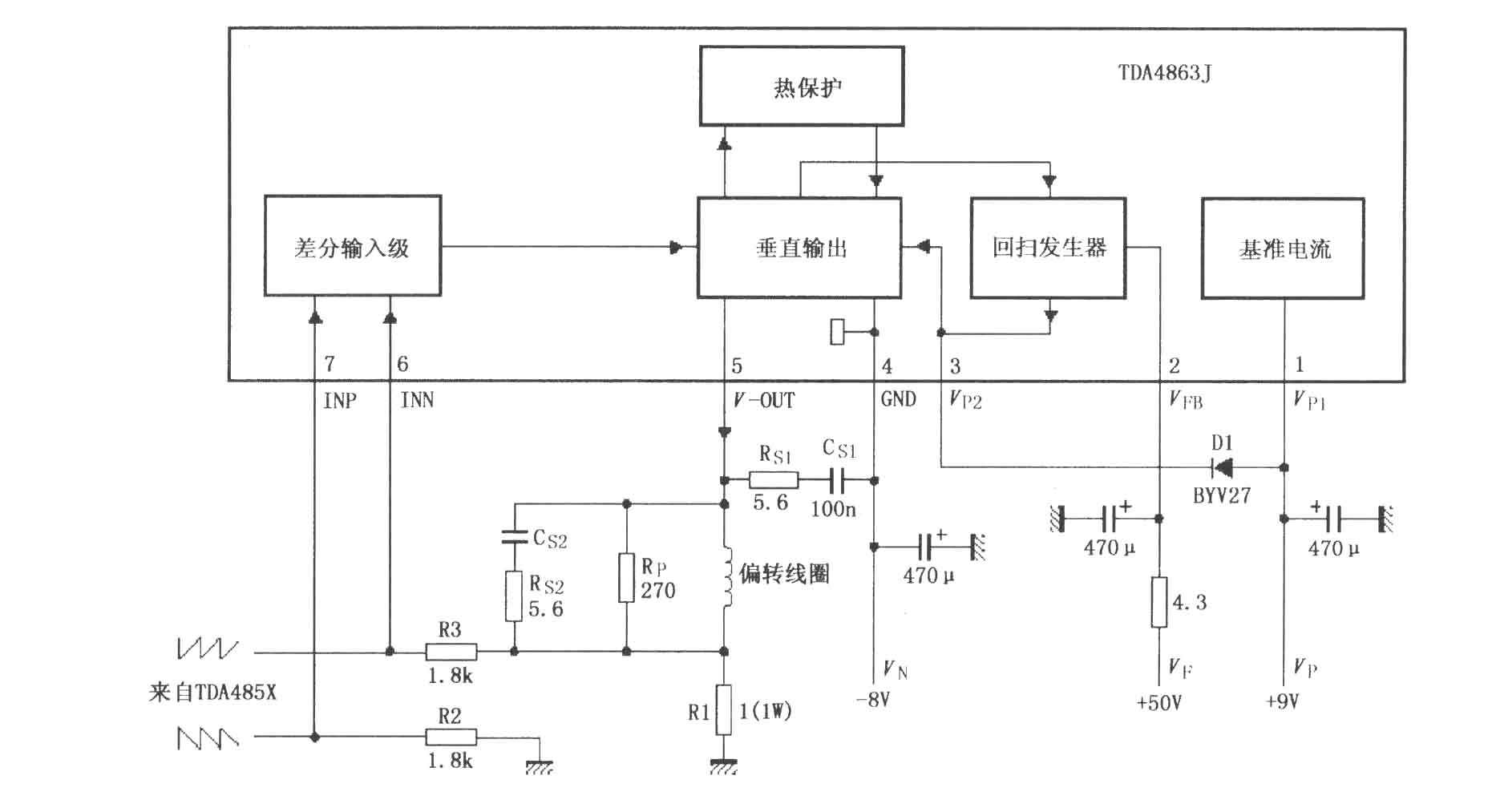

如图所示为TDA4863J的基本应用电路。当正电源电压VP、回扫电源电压VF和负电源电压VN加上时电路开始工作，输入信号锯齿波信号由6脚和7脚输入到内部差分输入级的反相输入端和同相输入端，垂直输出级将锯齿波电压放大后由5脚输出。其中，垂直输出级为准互补推挽输出放大器，对锯齿波电压进行功率放大，锯齿波电流通过偏转线圈产生显像所需的偏转磁场，控制电子束做线性扫描。在回扫期间，回扫发生器向垂直输出级供电，使之在短的回扫时间内具有最小功耗。垂直输出级具有温度保护限制，当T1＞150℃时开始降低垂直输出级输出电流以保护芯片，使之不至于过热而损坏。Cs2的典型值为150nF，这时回扫时间和噪声性能最佳。
