总线控制RGB前置放大器TDA4887PS引脚
发布时间:2011-2-14 15:08 发布者:
circuit_share
关键词:
RGB
,
TDA4887PS
,
前置放大器
,
引脚
,
总线控制
TDA4887PS是用于15''和17''彩色监视器系统的RGB前置
放大器
单片
集成电路
,它具有I2C
总线
控制和OSD,以及束流限制和对比度调制等功能。IC提供亮度控制,既可具有灰度等级跟踪,也可以不具有灰度等级跟踪但容易调整的亮度控制。信号放大后可以驱动通用视频模式的彩色监视器,也可以用于其他个别视频模式的解决方案。有两种黑色电平控制形式可以选择:具有阴极DC耦合负反馈的黑色电平控制;具有阴极AC耦合正反馈和外部控制可关断
DAC

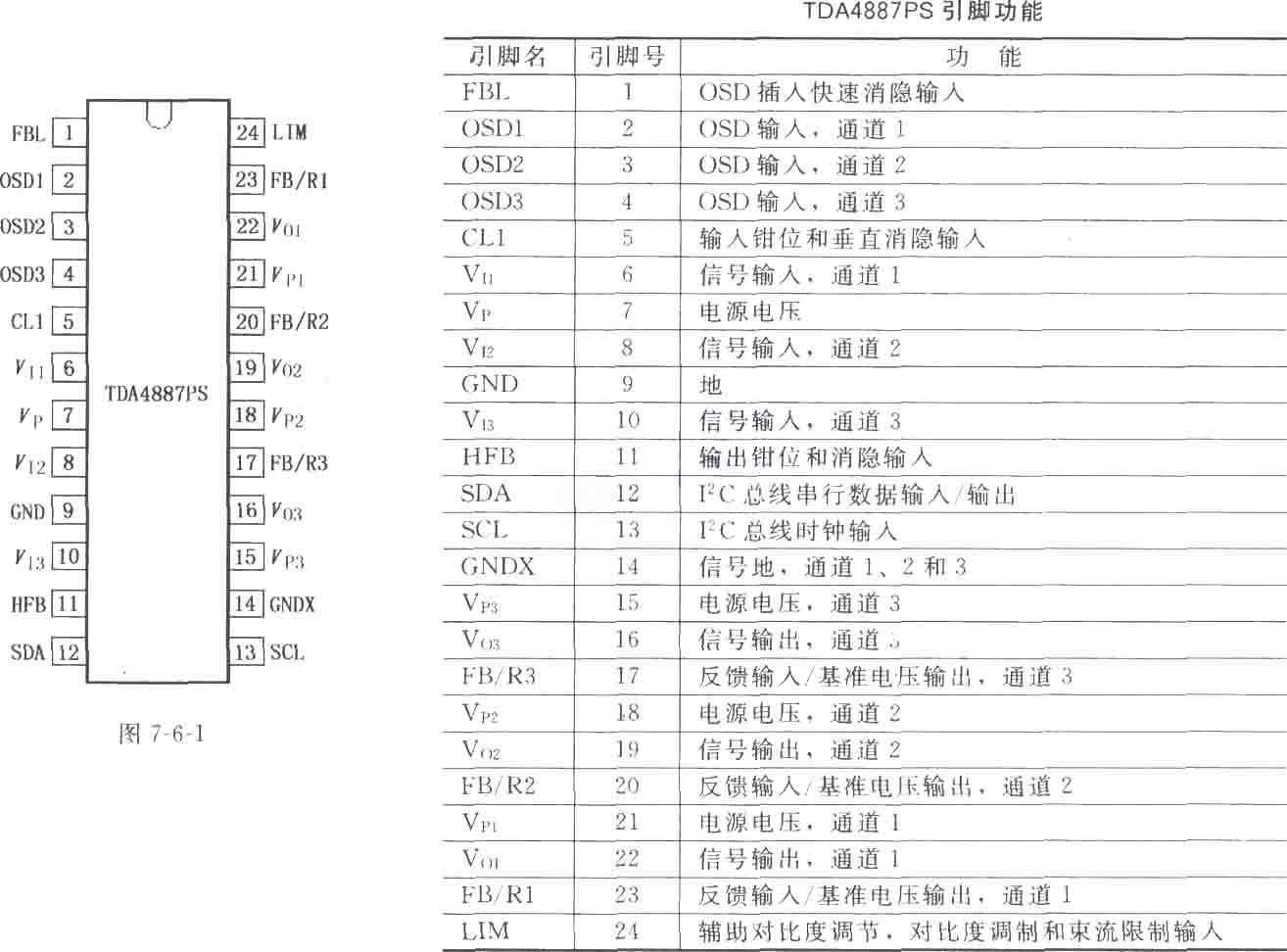

输出的黑色电平控制。TDA4887PS特别有利用于与TDA485X监视器偏转IC系列联合使用。TDA4887PS的引脚排列及功能如图所示。
