SN75490热敏式印刷头驱动器
发布时间:2011-2-14 13:40 发布者:
eetech
关键词:
SN75490
,
驱动器
,
热敏式
,
印刷头
SN75490用来驱动许多常用的热敏式印刷头,内含6个具有共同选通脉冲的与门驱动器,每个驱动器有一个图腾柱输出,标定输出
电压
范围为4.75~3.5V,输入端与TTL和5V
CMOS
相容,电源
电流

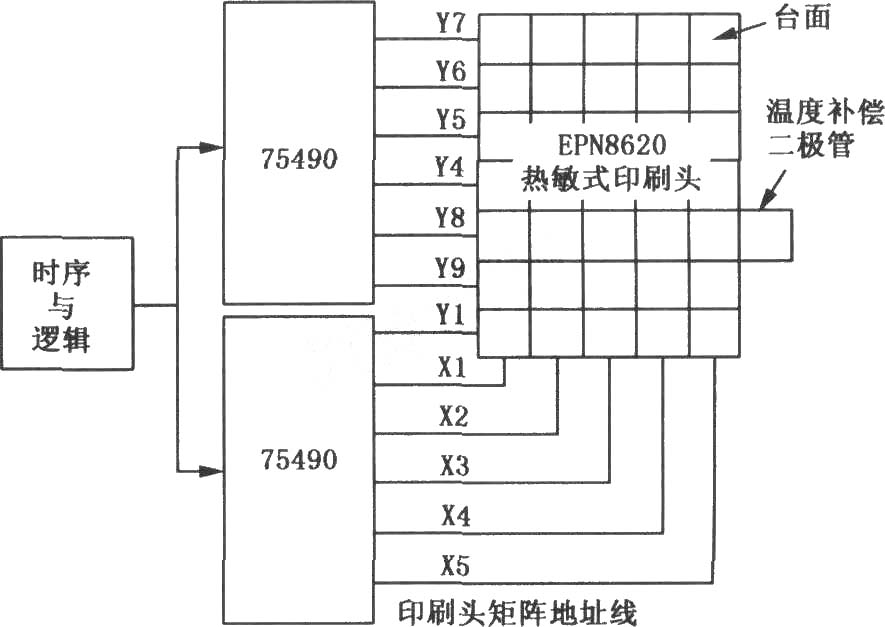

容量为30mA。吸收电流容量为50mA,标准电源电压为士5V,具有选通输入端。用SN75490驱动EPN8620热敏式印刷头的系统如图所示。
