自动调功式温控器电路(SF3914、CD4066、CD4017)
发布时间:2011-2-13 10:50 发布者:
电路图分享
关键词:
CD4017
,
CD4066
,
SF3914
,
温控器
,
自动调功式
该温控器可以在用发光
二极管
显示温度范围的同时,自动调整电加热器的输入功率,使被控的加热器基本保持在恒温工作状态中。

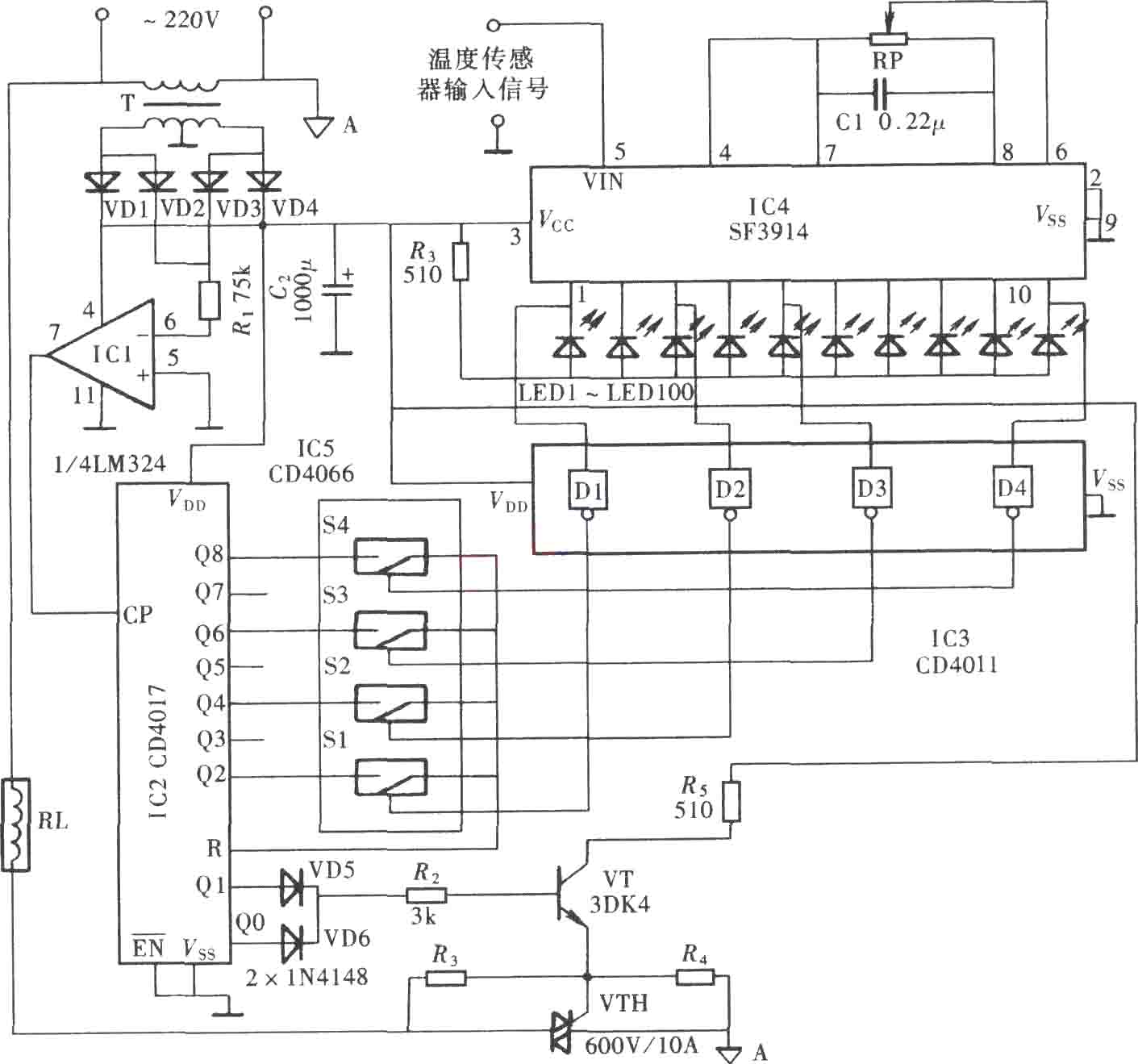

电路
组成如图所示。
