555构成的单相定量供电控制器

发布时间:2011-2-11 13:40    发布者:eetech
关键词: 555 , 单相定量 , 供电控制器

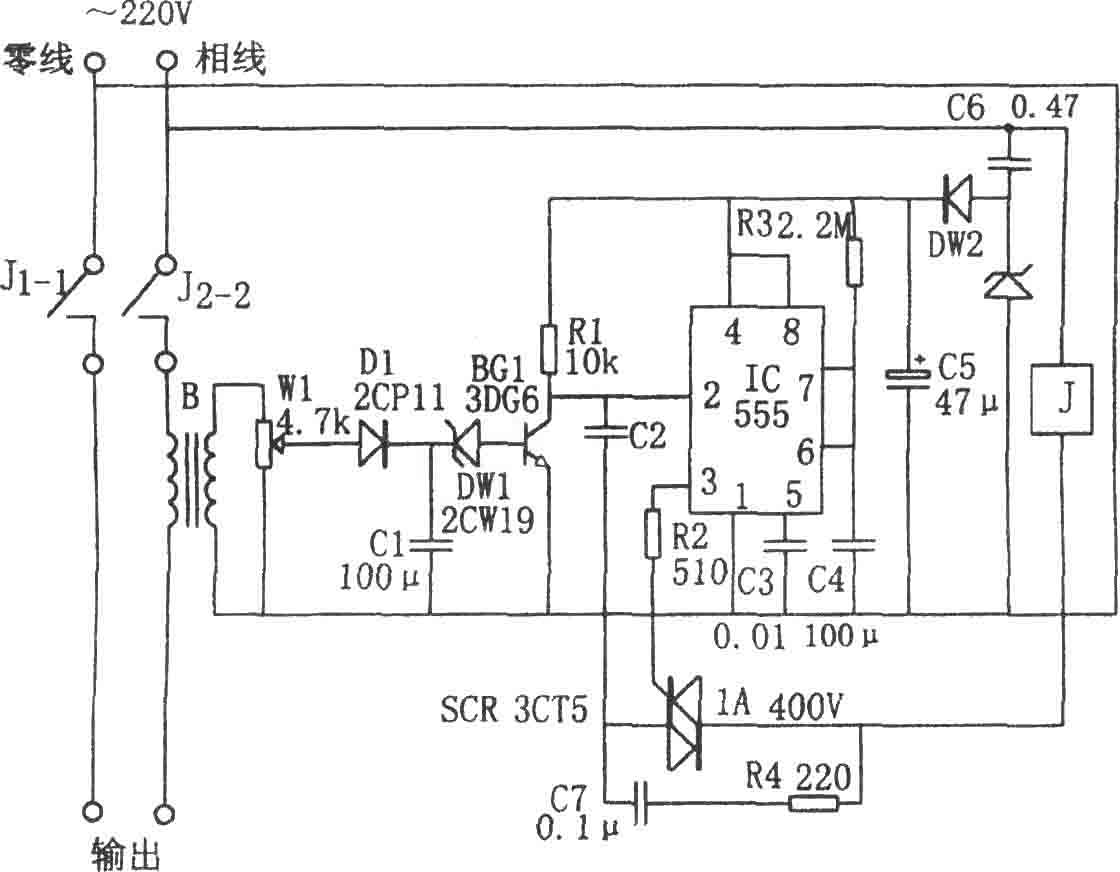

如图所示为单相定量供电控制电路。该电路由负荷检测电路、电子开关、单稳定时电路、继电器控制电路等组成。 负荷检测电路由互感器B和D1、C1、W1组成,用以检测电路的负荷情况。电子开关由BG1、DW1和R1组成,其受检测信号控制。由IC(555)和R3、C4等组成的单稳定时电路的定时时间为td=1.1R3C4,图示参数对应的时间约为4分钟。 当用电超过负荷时,稳压管DW1击穿,BG1饱和导通,555因②脚电位为低电平而发生置位,③脚输出的高电平使可控硅SCR导通,继电器J吸合,触点J1-1、J2-2断开,切断~220V电源。待4分钟后,555输出低电平,相应J释放.触点J1-1、J2-2闭合,电源接通,再进行检测。 本控制器可实现当负荷超过时自动切断电源,待负荷降到规定值后,又可恢复供电,其适用于单相~220V±40V的市电,供电功率为300~1600W。当因超负荷断电后,每4分钟检测一次。
