高压线性恒流IC新3段调光调色温芯片SM2213EK对比SM2213EA报告
发布时间：2018-7-2 17:34
发布者：qq2355773792
|

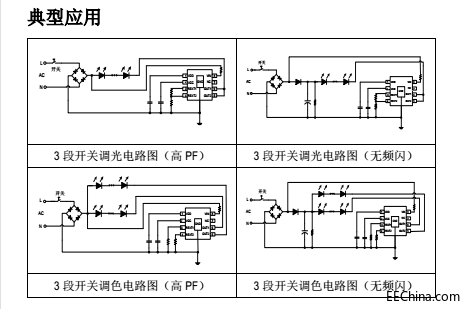

LED电源芯片SM2213EK 是一款可 3 段调节亮度/色温的 LED 线性恒流控制芯片。SM2213EK电源芯片能够适用于 200Vac~240Vac 或 110Vac~130Vac 输入电压范围 当SM2213EK电源芯片 在3 段调节亮度应用中，可根据开启关闭电源开关， 依次改变输出电流的大小，从而改变 LED 灯的亮度，调节亮度比例可以通过外接 REXT 电阻进行调整。 SM2213EK LED线性恒流控制芯片在3 段调节色温应用中，可根据开启关闭电源开关， 依次改变两路输出端口开关状态，实现两路不同颜色 LED 灯的交替亮灭以实现调节色温的目的，调节外接 REXT 电阻可对输出功率进行调整。 LED电源芯片SM2213EK最大输出功率受限于芯片结温，最大极限值是指超出该工作范围，芯片有可能损坏。在极限参数范围内容工作，器件功能正常， 但并不完全保证满足个别性能指标。 RθJA 在 TA=25°C 自然对流下根据 JEDEC JESD51 热测量标准在单层导热试验板上测量。 注 3：温度升高最大功耗一定会减小，这也是由 TJMAX，RθJA 和环境温度 TA 所决定的。最大允许功耗为 PD = (TJMAX-TA)/ RθJA 或是极限范围给出的数值中比较低的那个值。

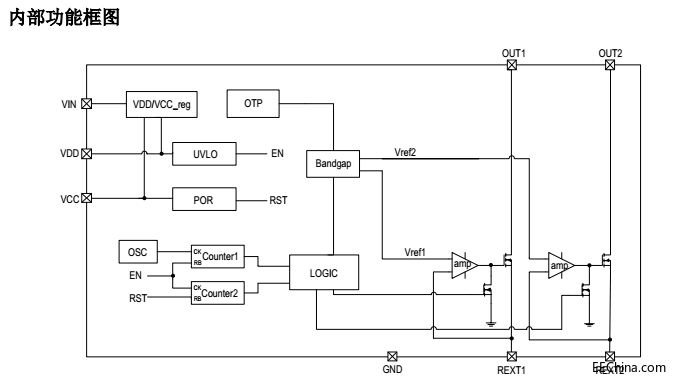

SM2213EK电源管理IC是一款可分段调光/调色温的 LED 线性恒流控制芯片。当 SM2213EK 在分段调节亮度应用中，可根据开启关闭电源开关，依次改变输出电流的大小，从而改变 LED 灯的亮度，可通过外接 REXT 电阻进行调整，从而改变灯的亮度比例。当 SM2213EK 在分段调节色温应用中，可根据开启关闭电源开关，依次改变两路输出端口开关状态，实现两路不同颜色 LED 灯的交替亮灭以实现调节色温的目的，可通过调节外接 REXT 电阻可对系统输出功率进行调节。

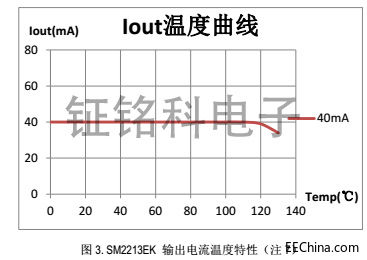

LED电源芯片SM2213EK散热措施 SM2213EK 电源芯片内部有温度补偿电路，为避免电源芯片温度高引起掉电流现象，系统需有良好的散热处理，确保 SM2213EK 芯片工作在合理的温度范围，常见散热措施如下：
1）系统采用铝基板； 2）增大 SM2213EK电源芯片 衬底的覆铜面积； 3）增大整个灯具的散热底座； SM2213EK 电源管理IC支持芯片并联应用方案。若系统输出功率过大导致芯片温度高时，可以采用多颗 SM2213EK 芯片并联使用。 |
