555构成的家用防盗防火报警器电路图
发布时间：2011-2-11 13:24
发布者：eetech

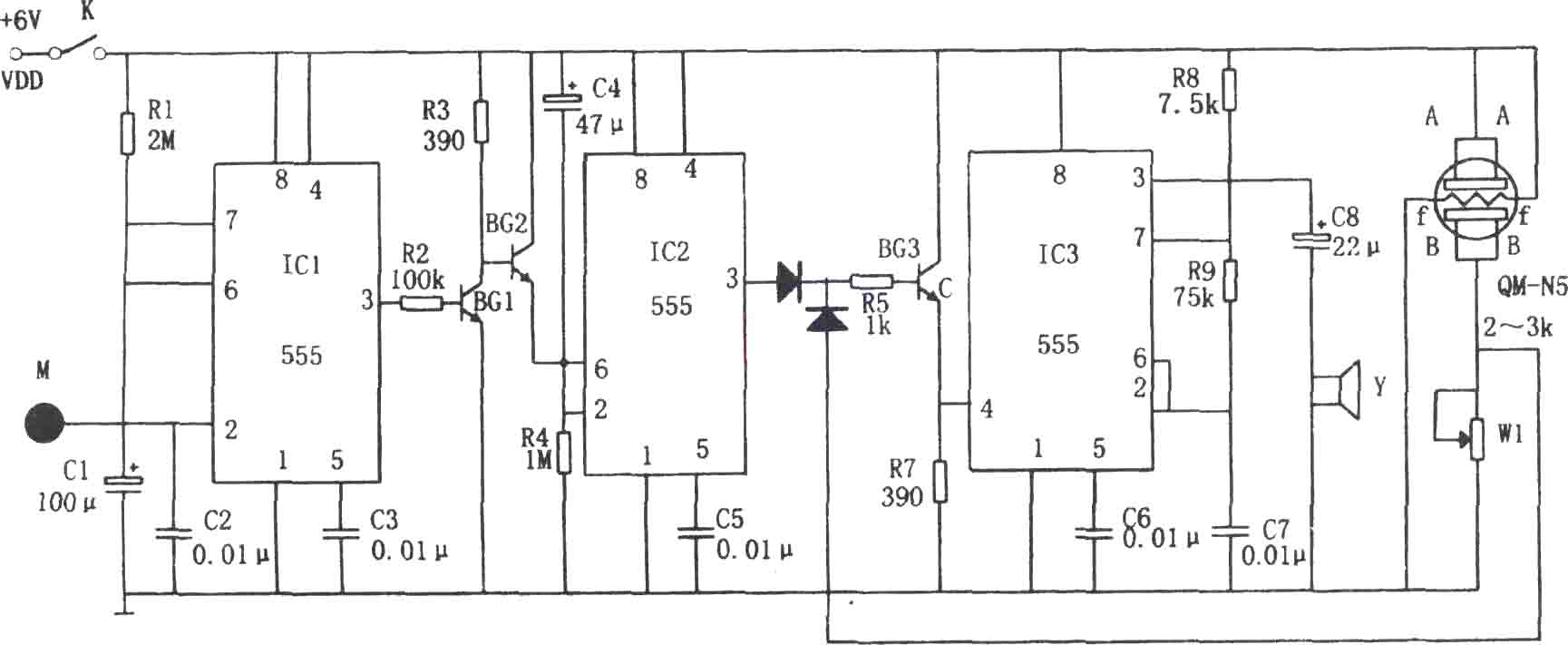

如图所示为家用防盗防火报警电路。该电路主要由一个QM-N5气敏传感器和555组成的单稳态触发器、单稳延时电路及多谐振荡器组成。QM-N5与电位器W1等组成烟雾检测器，当可燃性气体或烟雾超过一定的浓度时，A-B间的电阻变小，结果B点电位升高且足以使管子BG3导通，C点呈高电乎，相应又触发由IC3、R8、R9、C6等组成的多谐振荡器起振，发出音响报警信号，以提醒用户注意。IC3的振荡频率约为f=1.44/(R8+2R9)C7，图中所示参数对应的频率约为1000Hz。同时，调节电位器W1可改变报警的阈值。IC1(555)和R1、C1等组成单稳态触发器，金属片M与门锁的金属部分相连，当有人开锁时，人体的感应信号使IC1触发置位，3端输出的高电平使BG1导通，BG2截止。IC2(555)和C4、R4组成单稳延时电路，延迟时间为td=1.1R4C4，图中所示参数对应的延迟时间约为60秒钟，以使主人开门后关掉报警器电源；而对小偷来讲，其因破门开锁需一定的时间，一般会超过60秒钟，IC2输出的单稳态脉冲触发IC3多谐振荡器发出报警音响。 本电路可与电子锁、电子机械锁、普通门锁等一起使用，作为家用或库房的防盗防火报警装置，当有人破门开锁或发生煤气泄露、火灾时，立即发出报警声。  |
