冰箱关门提示电路

发布时间：2011-2-10 18:37 发布者：电路图分享

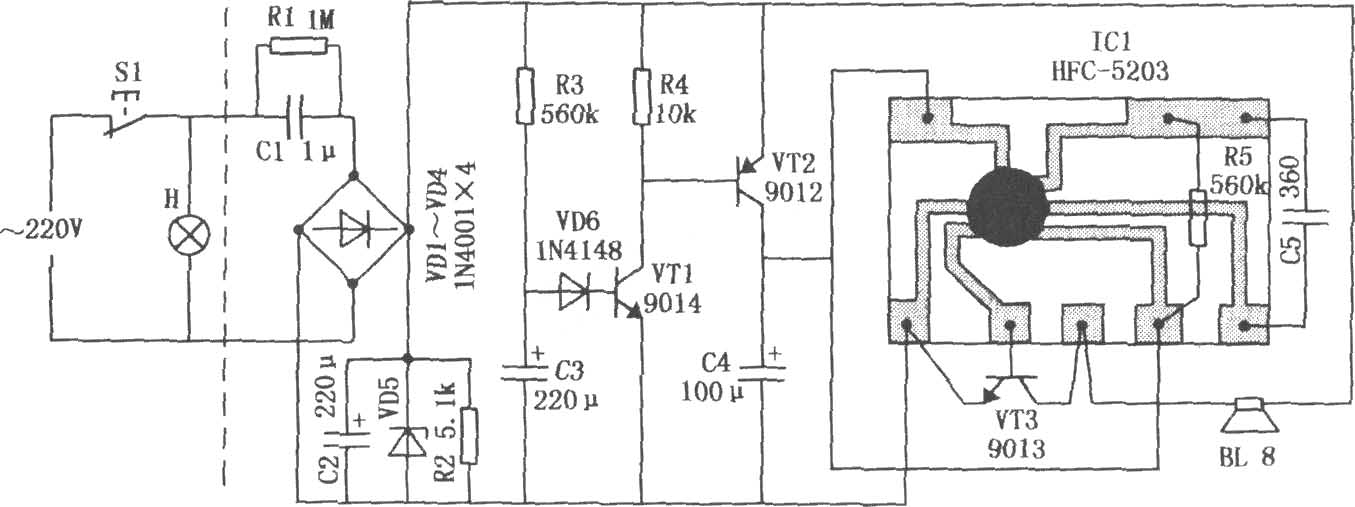

本电路能在电冰箱门打开若干秒钟以后自动连续地发出“请关门”的提示语音，提醒主人及时关上冰箱门。电路如图所示。虚线左边为电冰箱照明灯控制电路，其中S1为冰箱照明灯门控开关；右半部分为冰箱关门提示电路。当冰箱门打开时，Sl自动闭合，照明灯H点亮，H两端的交流电源经Cl、VDl～VD5及C2组成的降压、整流、稳压电路，输出约3.9V直流电为提示电路供电。此直流电源经R3向C3充电。由于电容两端的电压不能突变，故刚开门时C3的正极端仍为低电平，VD6、VTl均截止，VT2因此也截止，ICl语言集成电路HFC5203不工作，扬声器BL不发声。当C3两端电压充到l.3V左右时，VD6和VTl由截止转入导通，三极管VT2也随之导通，ICl通电工作，BL就发出“请关门”的语音声。R5、C5数值决定语音音调的高低，采用图示参数为悦耳动听的女声“请关门”。如将C5加大到560pF就变成了男声“请关门”。
