可采用TRIAC进行调光且无需光耦合器的隔离型有源PFC离线式LED控制器LT3799（LTC）
发布时间：2011-2-10 09:37
发布者：嵌入式公社
关键词：
LED控制器
|

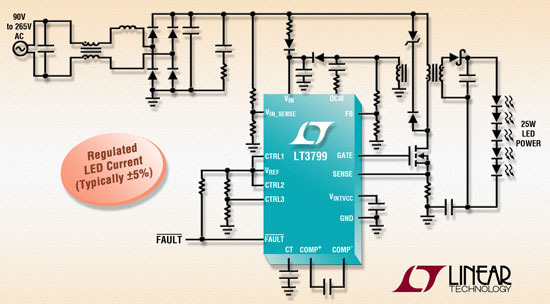

凌力尔特公司 (Linear Technology Corporation) 推出具备有源功率因数校正 (PFC) 的隔离型 LED 控制器 LT3799，该器件专为 90VAC 至 265VAC 的通用输入范围来驱动 LED 而设计。LT3799 专门针对那些需要 4W 至 100W+ LED 功率的 LED 应用而优化，并且与标准的 TRIAC 壁式调光器相兼容。LT3799 的独特电流检测方案可将一个经过良好调节的电流输送至副端，而无需采用光耦合器。这不仅降低了成本，而且还改善了可靠性。该器件的单级 PFC 稳压器设计所需的外部组件极少。此外，其耐热增强型 MSOP-16E 封装确保为离线式 LED 应用提供简单和占板面积紧凑的解决方案。 LT3799 提供超过 86% 的效率，从而在大多数应用中无需 LED 驱动器 IC 有外部散热措施。特殊的内部电路提供高达 0.977 的有源PFC，从而非常容易地满足了美国能源部的行业要求，同时还符合 IEC 61000-3-2 Class C 照明设备谐波要求。LT3799 可与标准壁式 TRIAC 调光器一起使用，而不会有任何可见闪烁。就种类繁多的 LED 应用而言，开路和短路 LED 保护确保了长期可靠性。 LT3799EMSE 采用耐热增强型 16 引脚 MSOP 封装，以 1,000 片为单位批量购买，每片价格为 2.25 美元，有现货供应。扩展温度版本或“I”级版本 LT3799IMSE 也有现货供应，千片批购价为每片 2.59 美元。如需更多信息，请登录 www.linear.com.cn。
性能概要：LT3799 • 外部组件数量最少的隔离型 PFC LED 驱动器 • VIN 和 VOUT 仅受外部组件限制 • 可与标准 TRIAC 调光器一起使用 • 有源功率因数校正 • 低谐波含量 • 无需光耦合器 • 准确 (±5%) 调节的 LED 电流 • 开路和短路 LED 电路保护 • 耐热增强型 16 引线 MSOP 封装 |
