致茂电子Chroma直流充电机模拟测试系统方案

目录

1  基本目的        2

2.  系统结构        2

2.1  系统结构介绍        2

2.2  系统软件结构        3

2.2.1  Chroma 8000各项软件功能说明        5

2.2.1.1 硬件配置(Hardware Configuration)        5

2.2.1.2 管理(Management)        6

2.2.1.3 测试项目编辑(Test Item Editor)        6

2.2.1.4 测试程序编辑(Test Program Editor)        6

2.2.1.5 执行除错功能(Debug Run)        6

2.2.1.6 执行功能(GO/NG Run)        7

2.2.1.7 产生及编辑报表格式(Report Editor/Generator)        7

2.2.1.8 报表精灵(Report Wizard)        8

2.2.1.9 统计分析(Statistical Report) :        9

2.3.2 Chroma 8000 系统软件优点        9

3.  测试方案        10

3.1  系统测试方案简介        10

3.2  系统测试原理        10

3.3  系统测试项目        10

帮助使用者实验室拟建立一个直流充电桩的测试平台，可针对直流充电桩各参数与功能进行

验证, 自动产生测试报表, 也可进行快速验证, 自动判断合格/不合格, 并储存测试资料,有利统计分析。

此测试方案的规划, 主要参考

GB/T 20234.2-2011 电动汽车传导充电用连接装置–第3部分: 直流充电接口.

GB T 27930-2011 电动汽车非车载传导式充电机与电池管理系统之间的通信协议

以上法规对直流充电的规定, 并以要求的750V/125A直流充电机为测试标的. 其测试项目包

括充电顺序, 讯号正确性, 时序及时间, 讯号兼容性,Can通讯协议及流程，故障模拟等.

Chroma 8000 自动测试系统系一整合电源测试时所用的各项仪器，这些仪器设备可透过标准

硬件接口﹕IEEE-488、RS-232、USB 等与标准工业计算机连接，而系统软件则是安装在标准

工业计算机里面。对直流充电机模拟自动测试系统硬件组成如下:

1. 标准工业计算机

2. 数字万用表（带通讯接口）

3. 数字存储型示波器 MDO3014（带通讯接口）

4. 可编程交流电源 61860（带通讯接口）

5. 电池模拟器17030（带通讯接口）

6. 数字功率表66204（带通讯接口）

7. 低压直流电子负载 63600（带通讯接口）

8. 电动车线路仿真器

9. 系统连接接口

10. CAN 通讯卡

系统示意图

图2 Chroma 直流充电桩测试自动测试系统示意图

Chroma 从事自动测试系统已经累积 30 年经验, 产品销售全球。Chroma 8000 测试系统包含了业界对于电力电子设备先进的测试软件平台. 它提供了使用者一个开放式的软件架构来符合不同的测试应用与测试仪器。工作于 Windows 98/NT/2000/XP/Win7 的操作系统环境，方便使用 Windows 所提供的必要资源。

Chroma 8000 采用开放式软件架构, 提供用户弹性、功能强大、具经济效益的自动测试系统。

这种自动测试系统使用优化测试命令技术，来防止系统软件将重复的控制命令下到系统硬件

装置，明显地提高了测试速度，使得 Chroma 8000 虽然采用开放式软件架构，其效率却如同

封闭或优化的自动测试系统一样高。

为满足不同电源测试上的要求，Chroma 8000 系统软件，提供使用者扩充测试项目功能，若

有新的需求，可以使用测试项目编辑功能来编辑想要的测试项目。另拥有强大地报表编辑制

作、统计分析和管理功能，能提供完整的工具来产生测试文件和执行系统管理。测试和统计

制作对于目前研究开发人员的产品研究，品保部门的验证以及生产线大量的测试来说相当重

要，这些功能有效的帮助用户节省了很多制作文件的时间。

可选择接口的语言(中文或英文)

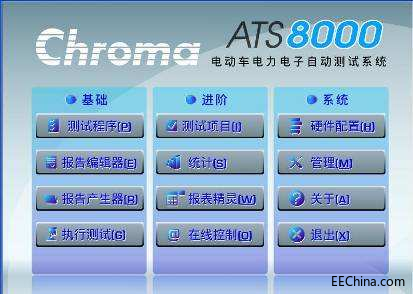

图3 直流充电机测试系统软件示意图

图4  Chroma 8000系统软件架构

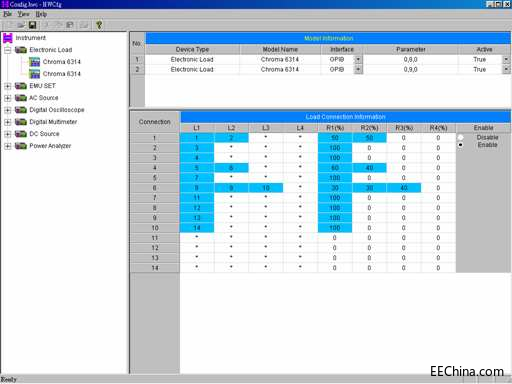

1. 提供使用宣告或定义安装在 8000 系统上硬件装置的编辑环境

2.开放性架构 :硬件仪器

Chroma 8000 已经整合许多常用测试仪器的驱动器(driver), 使用者很容易组合 H/W Config.

如果不在选单上, 还是可用 GPIB read/write 命令直接控制, Chroma 8000 可整合 GPIB,

RS232 & 485, CAN bus, I2C 等适配卡, 可和待测物沟通.

例如整合示波器: 量测或撷取波形做自动判断

提供管理和监控使用者使用权限, 测试程序 & 测试项目发行, 硬件驱动程序, 导入与导出。

提供一环境让使用者可以编写属于自己的测试项目,而此测试项目是由测试命令数据库挑选出来的。

提供一环境让使用者可以编写属于自己的测试程序,而此测试程序是由测试项目数据库挑选

出来的(例如可在此功能内, 测试不同的输入电压, 不同的负载情况, 此时去量测输出电压&

其它讯号)。

提供执行并监控测试状态及读值给使用者所编写的测试项目与测试程序。

编辑测试程序顺序为 :

测试命令 TC  -> 测试项目TI  -> 测试程序TP

此为 GO/NG 测试,所有的测试值将会储存起来作统计分析时使用。

使用者可创造属于自己的测试报表格式,且不同的测试项目有不同的报表格式。

可自动产生依使用者规划之结合数字表格, DSO 波形和关联性图表在同一个测试报表内的标准 WORD 档案。

两者主要特色为 :

Report Editor/Generator : 可编辑测试报告格式, 测试完成后依照格式产生测试报表, 档案

为 TXT 格式, 一般工厂生产端使用。

Report Wizard : 可编辑表格式数据排列, 相关联性表格, DSO 波形图于测试报告中. 档案

形式为 M/S Word 檔, 常用于研发或品保验证。

可将多个测试结果, 选定想分析的参数, 提供 8 种常用的统计分析报表格式.

总结如下:

1. Chroma 8000 的开放性平台, 容易开发

2. 不同待测物, 可共享平台, 互相支持

3. 结构条列式程序, 容易维护, 不怕人员流动

4. 自动测试 – 维持研发质量 / 节省开发时间

5. 自动产生报表 – 节省时间 / 减少人为错误

为能让产品能在法规定义范围内的功能, 能够完整测试, 规划的测试仪器包括输入端的可编程直流电源,Can 通讯卡，功率计，仿真控制单元。不仅模拟电动车起床直流正常快充过程，以及包含电动车的兼容性, 异常状态做模拟测试, 包括了控制讯号, 上升下降时间, 分压机制，Can 通讯以及电压电流控制精度等, 另外也对各种保护模式进行测试。结合输入参数和输出参数，获得产品整机性能参数与判断。

此电动车直流充电机自动检验系统是由硬件仪器和计算器上的软件操作平台所构成. 其硬件为标准工业计算机,数字存储型示波器, 可编程直流电源, 数字功率表, 系统连接接口及整合机架所构成. 软件平台则为电源测试业界普遍使用的 Chroma 8000 系统. 软件平台与仪器的沟通, 包括动作命令下达, 与测试数据读取, 主要靠使用仪器和计算器的 GPIB(IEEE488)适配卡.在计算器上安装新接口(例如 CAN Bus), 整合到此系统, 进行命令沟通测试.

客制化的系统连接接口, 内部连接到此8000自动测试系统的内部仪器及充电机线路仿真器,对外是标准的国标接口, 是待检测充电机和8000系统之间的联接装置. 其接口包括了直流电力接口, 控制信号接口, 连接信号接口, 外部控制信号，Can接口等. 此部份有充分考虑规划,不需要因测试不同直流充电机而需要随之变更.

Chroma 8000 系统软件，提供使用者扩充测试项目功能，若有新的需求，可以使用测试项目编辑功能来编辑想要的测试项目。另拥有强大地报表编辑制作、统计分析和管理功能，能提供完整的工具来产生测试文件和执行系统管理。测试和统计制作对于目前人员的产品研究与有效的帮助用户节省了很多制作文件的时间。

直流充电桩测试项目如下所示：

註明：“V”表示系统能够模拟報文格式及传送方式，但由於软件传输的限制，无法准确的按照 GB27930 要求的时间周期发送以及接收（误差约 10~100mS），只能针对报文格式，发送方式做判断。
