DK04监控模块与计算机通信接口电路

发布时间：2011-2-9 11:36 发布者：电路图分享

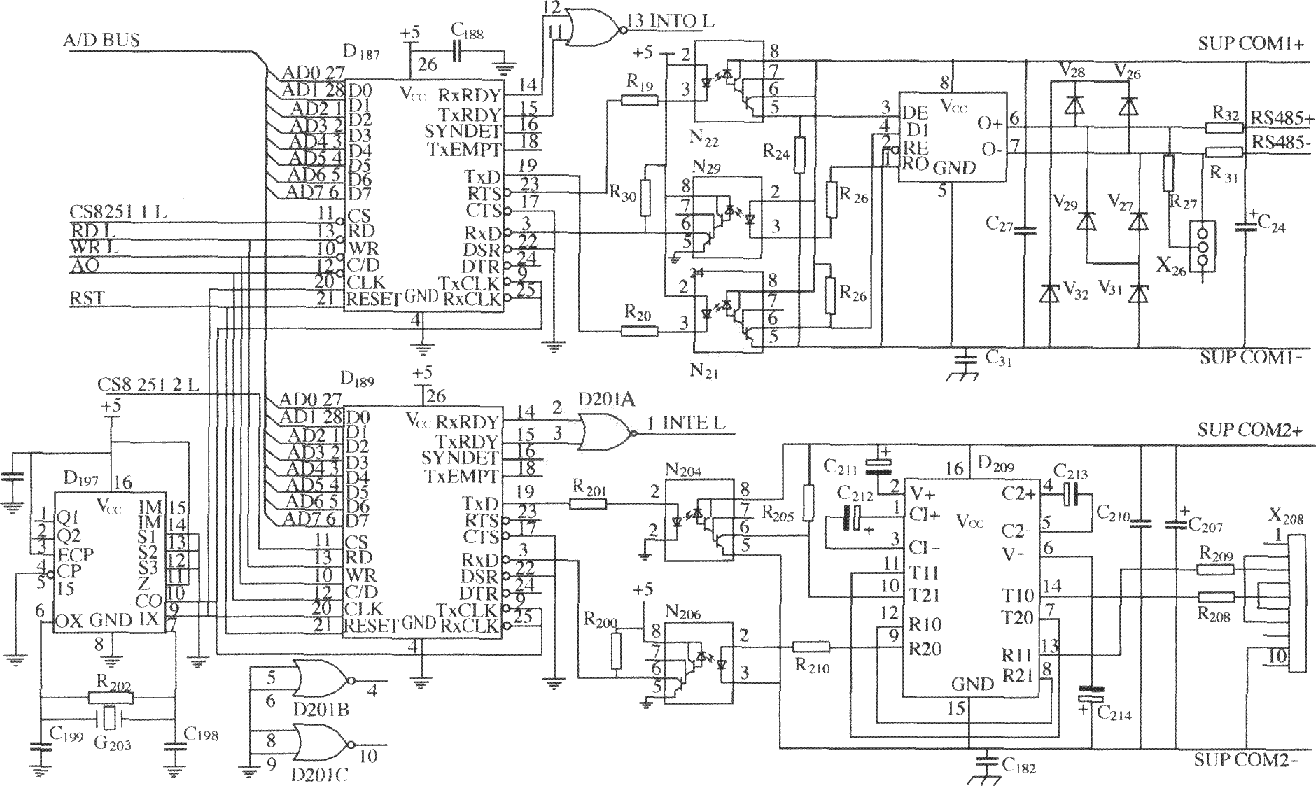

如图所示，D187是一个通用异步接收发送器(UART)，其RX／TX的信号接到光耦N21、N22和N29上，这样就把RS-485通信接口接收／发送器D28和微处理器D211完全地光电隔离起来。D197是一个发生器，目前设置的通信速率是9600bit／s。D189是另一个通用异步接收发送器。光耦N204和N206把RS-232本地通信口与微处理器D211完全地隔离起来。D209是一个将单5V隔离电源变换成用于±l2V通信的专用RS-232驱动芯片。
