大联大旗下友尚推出ON Semiconductor（原Fairchild）旗下一款先进的脉冲频率调制（PFM）控制器---FAN7688，用于提供业界最佳隔离DC/DC转换器效率，其包含同步整流功能（SR）的LLC谐振转换器。

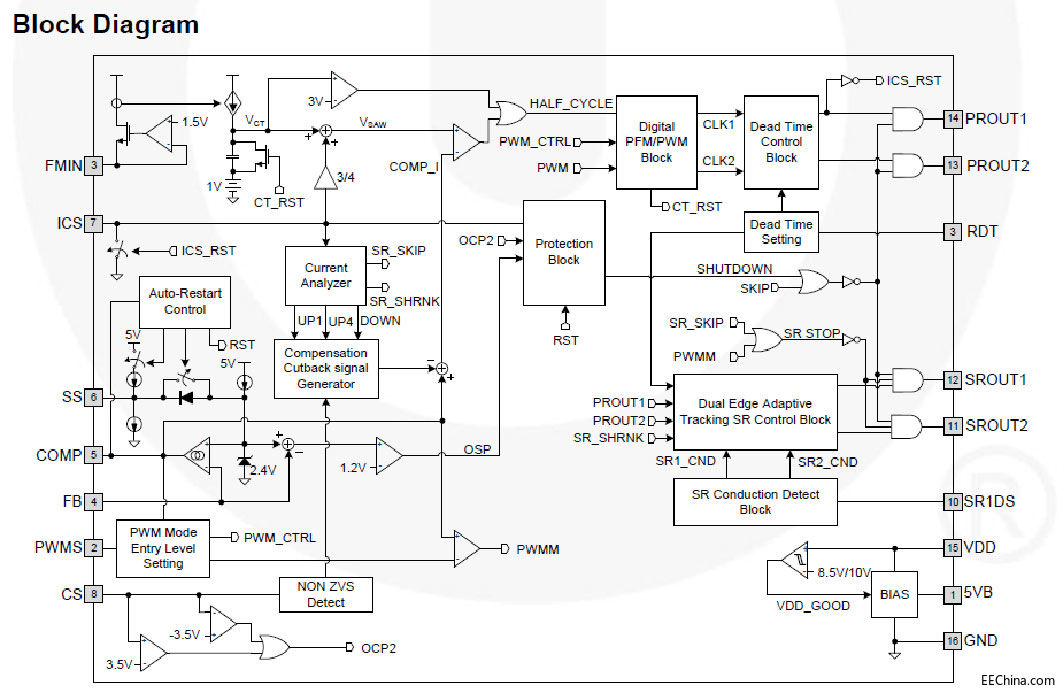

图示1-大联大友尚推出的安森美的脉冲频率调制（PFM）控制器FAN7688系统架构图 FAN7688是用于具有同步整流（SR）的LLC谐振转换器的先进的脉冲频率调制（PFM）控制器，为隔离的DC/DC转换器提供最佳的效率。它采用电流模式控制技术在电荷控制上，其中来自振荡器的三角形波形与集成开关电流信息组合以确定开关频率。这提供了功率级的更好的控制到输出传递函数，简化了反馈环路设计，同时允许输出电压的单调上升。双边缘跟踪自适应死区时间控制使体二极管导通时间最小化，从而使效率最大化。 方案应用 桌面ATX、服务器、电信电源； 智能100W～2KW+脱机电源； 高效隔离DC/DC转换器； 大屏幕显示电源； 工业电力。

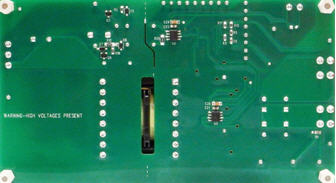

图示2-大联大友尚推出的安森美的脉冲频率调制（PFM）控制器FAN7688展示板照片 系统功能 具有同步整流器控制的LLC谐振转换器的二次侧PFM控制器； 充电电流控制，以获得更好的瞬态响应和轻松的反馈环设计； 具有双边沿跟踪的自适应同步整流控制； 死循环软启动； 工作带宽（39KHZ～690KHZ）； 绿色功能可提高轻负载效率； 具有自动重启功能（OCP，OSP，NON-ZVS，OLP和OTP）； 一次侧开关和次级侧同步整流器的可编程死区时间； 9Vdd欠压锁定； 工作温度范围宽-40℃～+125℃。 方案特性 电流模式控制解决方案可以获得更好的纹波噪声环路响应； 由于Fo将适应感应区域，抗电容区操作可以防止MOS损坏； 死循环软启动可以防止掉电当电源在软周期导通； PFM+PWM+Burst控制可以在无负载，轻载或满载时获得更好的效率； 双边跟踪自适应SR控制解决方案可以获得良好的效率和适用的所有MOSFET。 |
