双限温度报警器电路
发布时间：2011-2-4 12:40
发布者：电路图

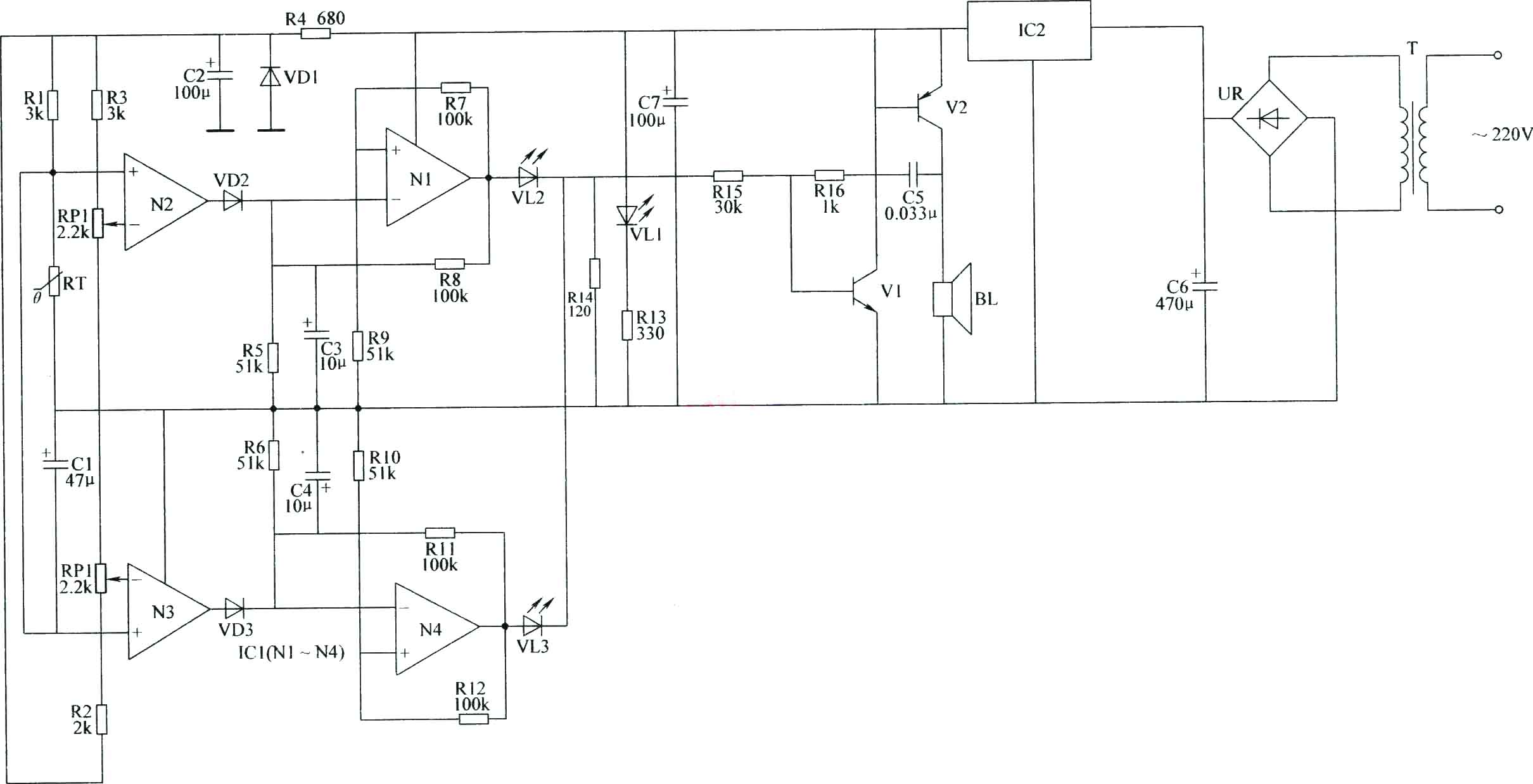

本例介绍的双限温度报警器，采用热敏电阻器和运算放大器集成电路等元器件制作而成，具有灵敏度高、稳定性好等特点，其温度控制范围为0.80℃，能在受控温度达到设定温度的上限值或下限值时发出声光报警信号，可用于禽蛋孵化、食用菌培育等方面。 该双限温度报警器电路由温度检测放大电路、超低频振荡器、声音报警电路和电源电路组成，如图所示。  元器件选择 R1～R16选用1／4W金属膜电阻器或碳膜电阻器。 RT选用负温度系数的热敏电阻器。 RPl和RP2均选用小型多圈电位器。 C1～C4、C6、C7均选用耐压值为16V的铝电解电容器；C5选用涤纶电容器或独石电容。 VD1～VD3均选用1N4148型硅开关二极管。 VL1～VL3均选用φ3mm的高亮度发光二极管，VL1为黄色，VL2为红色，VL3为绿色。 UR选用lA、50V的整流桥堆。 V1选用S9013或3DG6型硅NPN晶体管；V2选用S8550或C8550、3CG8550型硅PNP晶体管。 ICl选用LM324型运算放大器集成电路；IC2选用LM7806型三端稳压集成电路。 T选用3.5W、二次电压为10V的电源变压器。 BL选用0.25W、812的电动式扬声器。 该双限温度报警器电路由温度检测控制电路、温度指示电路和声音报警电路组成，如图所示。  元器件选择 R1～R5选用1／4W金属膜电阻器或碳膜电阻器。 RP1和RP2均选用小型有机实心电位器。 C选用耐压值为10V的铝电解电容器。 VL1和VL2均选用φ3mm的高亮度发光二极管，VL1为红色，VL2为绿色。 VS选用1／2W、3V的硅稳压二极管。 V1和V3选用S9013或C8050型硅NPN晶体管；V2选用S9015或C8550型硅PNP晶体管。 IC1选用TC602型温度传感器集成电路；IC2选用KD9561型音效集成电路。 BL选用0.25W、8Ω的微型电动式扬声器。 S选用小型单极拨动式开关。 GB选用6V叠层电池。 |
