DS数字衰减器SCPI命令使用方法
发布时间：2017-9-15 10:43
发布者：ida-zhang
|
DS 数字衰减器SCPI命令使用方法 1 USB接口 1.1 相关面板组件 USB接口与相关的前面板按键如图1和图2所示。

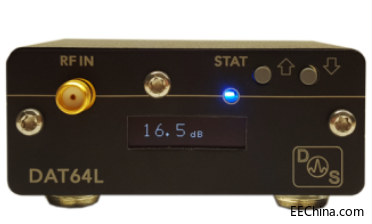

图1 DAT64L前面板用户控制按钮

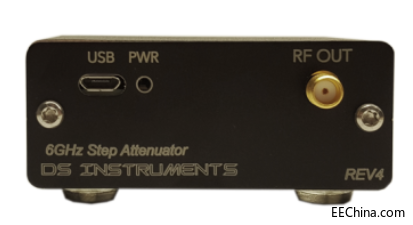

图2 DAT64L后面板USB端口 1.2 特性与规格 用户可向数字衰减器发用SCPI命令，执行数字前面板用户控制按钮响应的功能，数字衰减器DAT64L接到命令后，可返回测量和计算数据、控制面板的设置参数。 1.3 接口说明 1.4 本地和远程模式切换 1 本地到远程模式 DAT64L数字衰减器是通过标准USB供电，可以连接Micro-USB电源连接笔记本电脑，电池组，智能手机充电器，电脑等。 1） 第一种情况 当本地模式转换远程控制时，需通过USB线缆连接至电脑或者笔记本电脑，通过电脑设备管理器查找连接的USB COM端口号，添加COM端口号，点击“Connect”，如图3所示。 进入远程模式后，前面板的用户控制按键均失效 file:///C:/Users/lenovo/AppData/Local/Temp/ksohtml/wps3F68.tmp.png
图3 DAT64L软件控制界面 2）第二种情况 通常情况下，衰减器直接通过USB线缆连接至电脑，由软件界面控制，切换为本地控制 式后，如何再次切换为远程控制模式，只需点击软件控制界面“Refresh”，直接恢复远程控制模式如图4所示。 file:///C:/Users/lenovo/AppData/Local/Temp/ksohtml/wps3F7A.tmp.png
图4 本地模式切换远程控制界面 2 远程模式到本地控制切换 DAT64L数字衰减器处于远程模式时，点击“* BUTTONS ON”发送命令，即进入本地模式，如图5。 前面板的用户控制按钮恢复正常操作 在进入本地模式时，衰减器在远程模式的设置将保留图5 远程模式切换本地模式界面
1.4 USB接口设置流程 用户无需在衰减器上设置USB接口参数。 2 DAT数字衰减器系列命令集 2.1 控制按钮命令 2.1.1 *DISPLAY 打开显示器电源 示例 *DISPLAY ON *DISPLAY OFF 2.1.2 *BUZZER 使蜂鸣器静音 示例 *BUZZER ON *BUZZER OFF 2.2 重置命令 2.2.1 *RST 重置衰减单位 2.2.2 *IDN？ 返回识别SCPI字符串 2.3 保存命令 2.3.1 *SAVESTATE 将当前值保存为默认值 2.3.2 *UNITNAME 将本机的文本名称保存到闪存 示例 *UNITNAME Joe 2.3.2 *UNITNAME? 返回此单位名称 2.4 设置衰减值命令 2.4.1 ATT x 将衰减值设置为x 示例 ATT 30 ATT 12.5 2.4.2 ATT? 返回当前衰减值 INCR 增加1个步进值 示例 INCR 2.4.3 INCR x 增加x单位 示例 INCR 5 INCR 8 2.4.4 DECR 减小1个步进值 示例 DECR 2.4.5 DECR x 减小x单位 示例 DECR 5 DECR 22.8 2.4.6 STEP x 设置步进值为x 示例 STEP 2 STEP 4 2.4.7 STEP？ 返回步进值 |
