TOP223Y构成的双路输出开关稳压电源电路
发布时间:2011-2-1 23:24 发布者:
电路图
关键词:
TOP223Y
,
电路
,
开关
,
稳压电源

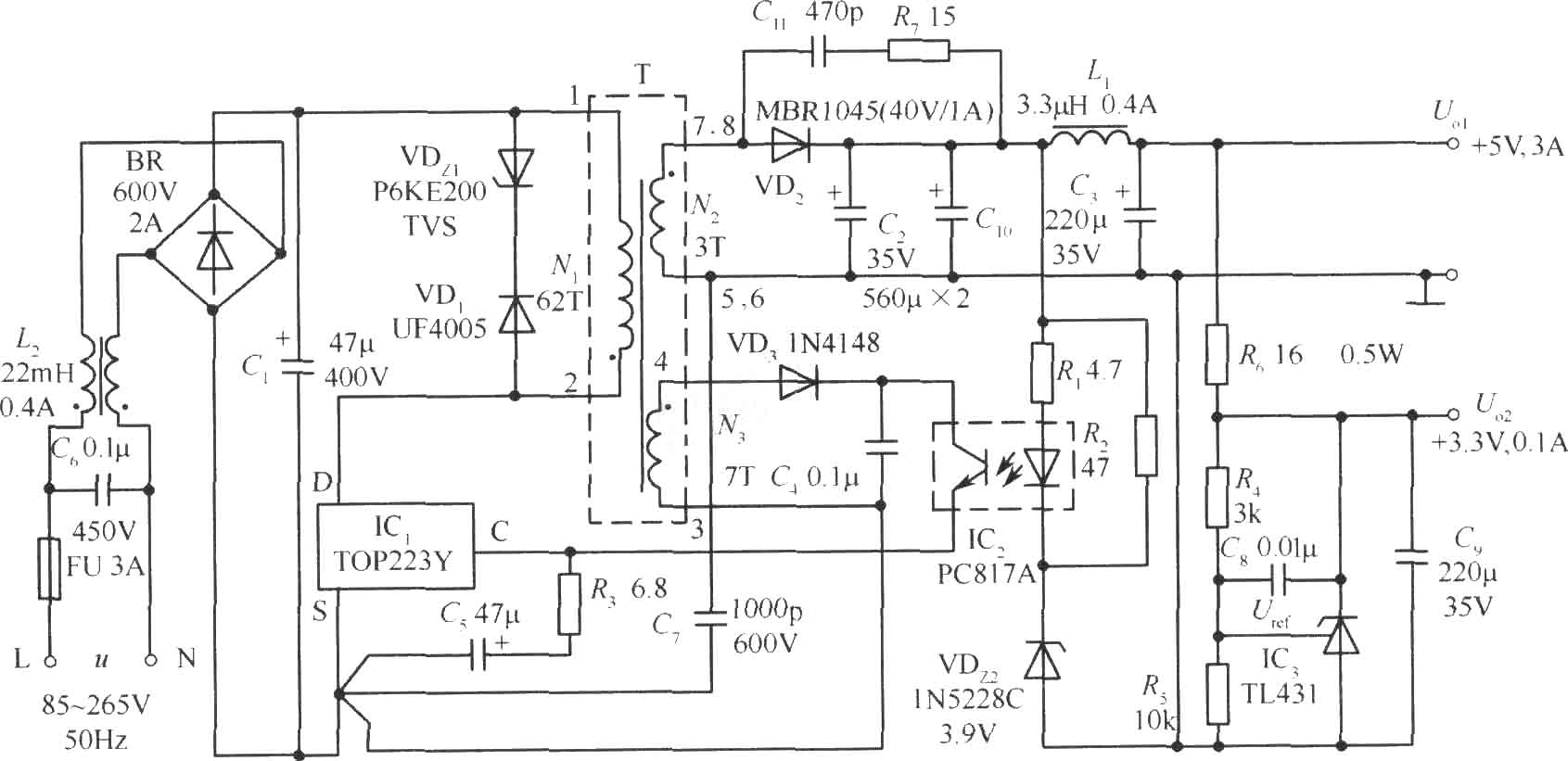

由TOP223Y构成的主输出为+5V(3A)、辅输出为+3.3V(0.1A)的15W开关
稳压电源
电路
如图所示。该电源采用一片TO-220封装的TOP223Y型单片
开关电源
,最大输出功率达30W,可作为打印机、监视器的开关电源。若将+3.3V设计成主电源,则可作为笔记本电脑的开关电源。该电源的交流输入
电压
范围为85~265V,电压调整率为±0.7%,负载调整率为+1.1%,电源效率η>70%。
