将同步信号添加到标清视频信号的通道设计方案
发布时间：2010-12-28 21:17
发布者：designer
|

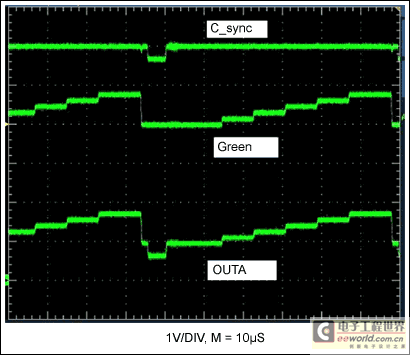

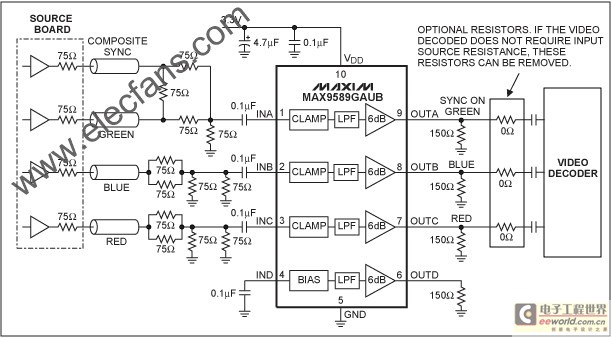

本应用介绍了一种简单的低成本方案，将同步信号添加到标清视频信号的绿色通道。 有些视频应用中，信号源输出RGB信号以及复合同步信号，RGB信号本身不包括视频同步。在接收器端，一些低成本视频解码器没有单独的复合同步输入，它们只接受视频信号本身的同步头。因此，在这种应用中需要把同步信号添加到绿色通道，提供一个“绿色同步”电路。 本文介绍了一种简单的低成本方案，将复合同步添加到标清视频信号的绿色通道。图1所示电路采用MAX9589将复合同步信号添加到绿色通道，在每个输出端生成标准的RGB信号。例如，考虑到具有75Ω终端电阻的视频信号源具有0.7VP-P的绿色信号输入和0.3V的复合同步信号，图1中，MAX9589之后的绿色通道输出信号为1VP-P。对于信号源产生的0.7VP-P R、B输入信号，经过MAX9589之后的输出信号为0.7VP-P。 该应用中，选择使用MAX9589具有一个优势，MAX9589可以作为视频解码器前端的抗混叠滤波器，有助于改善视频信号质量。  图1. 绿色同步电路原理图  图2. 图1电路的输入和输出波形 |
